第一次搞裝修的人對于裝修時需要的施工圖紙一定會很迷茫。設計圖是家裝中不可或缺的，在房子裝修好之前，我們可以通過這些設計圖來了解想象未來家的模樣。也可以通過這些設計圖讓我們的家布置得更加合理，也能將提高居室的利用率。所以如果找設計師設計的話，記得一定要問他要這9張圖紙。
家裝施工圖紙 ： 1、原始結構圖 2、墻體改動圖 3、平面布置圖 4、天花布置圖 5、地面布置圖 6、水路改造圖 7、電路改造圖 8、立面圖 9、大樣圖
1原始結構圖
原始結構圖就是原始房型結構圖，圖中包含的信息主要有：房間的具體尺寸、墻體厚度、層高、房間梁柱位置尺寸、門窗洞口的尺寸位置、各項管井的位置、功能、尺寸等項目，裝修公司提供的后續的一切設計圖紙都主要以這份原始圖為基礎家庭裝修設計圖紙，如果對于原始圖的測量和標注出現偏差的話，會直接導致此后的設計和施工出現差錯，因此，對于原始建筑測量圖來說，最重要的就要是測量和標注準確無誤。
2墻體改動圖
針對于方案設計中出現的墻體新建和拆除的說明。在裝修過程中，并不是隨意一面墻，都可以被拆改的。
業主在進行墻體拆改時，要遵循以下幾條墻體拆改原則： (1)預制板墻一定不能拆改 對于混磚結構的建筑來說，預制板墻一般就是整棟建筑的承重墻。而承重墻是不能輕易拆除和改造的，如果將承重墻進行了拆除或改造，可能會嚴重影響整棟房子的平衡性，帶來嚴重的安全隱患。 (2)橫梁下的輕體墻一定不能拆改 橫梁下的輕體墻也不能隨意拆改，因?yàn)樵撎幍妮p體墻也承擔著一部分房屋的重量。如果將其進行了拆改，一樣會破壞房屋的結構，影響房屋的安全性能。 (3)陽臺邊的矮墻一定不能拆 陽臺邊的矮墻也屬于承重墻的一種，是承擔陽臺重量的主要承重物。如果將這堵墻拆除，很可能會出現陽臺墜落事故。
3平面布局圖
裝飾平面布局圖即通常所說的設計圖，主要由裝修公司根據業主的需求以及實際情況在原始房型結構圖上進行的裝飾設計或者改造。對于裝飾平面布局圖來說，我們需要的注意的是看裝修公司提供的設計圖上，每一處進行布置或者改造的地方是否有詳細的標注，是否符合我們所提出的設計要求，是否存在安全隱患等等。

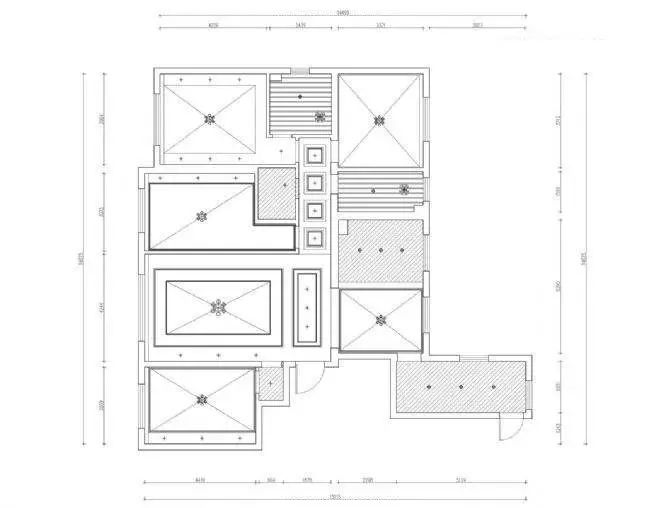

4天花布置圖
天花吊頂布置圖的要求是需要標明天花造型的尺寸定位、燈具位置，以及天花底面相對于本層地面建筑面層的高度等。
5地面布置圖
地面材質圖的主要要求是，標明需要鋪設的地面材料種類、地面拼花、材料尺寸。
6 7水,電路改造圖
配電系統圖在整個裝修圖紙中有著十分重要的地位，同時配電系統圖相對來說也是最為復雜的設計圖，業主們?cè)诳囱b修公司所提供的配電系統圖的時候，需要特別注意，首先插座的數量是否能滿足日常生活的需求家庭裝修設計圖紙，同時還要留出一定的富于空間，其次插座的位置安排是否合理，不能讓插座被其他的家居裝飾所遮擋，影響使用，最后還需要特別注意，線路所通過的區域是否存在潛在的安全隱患。

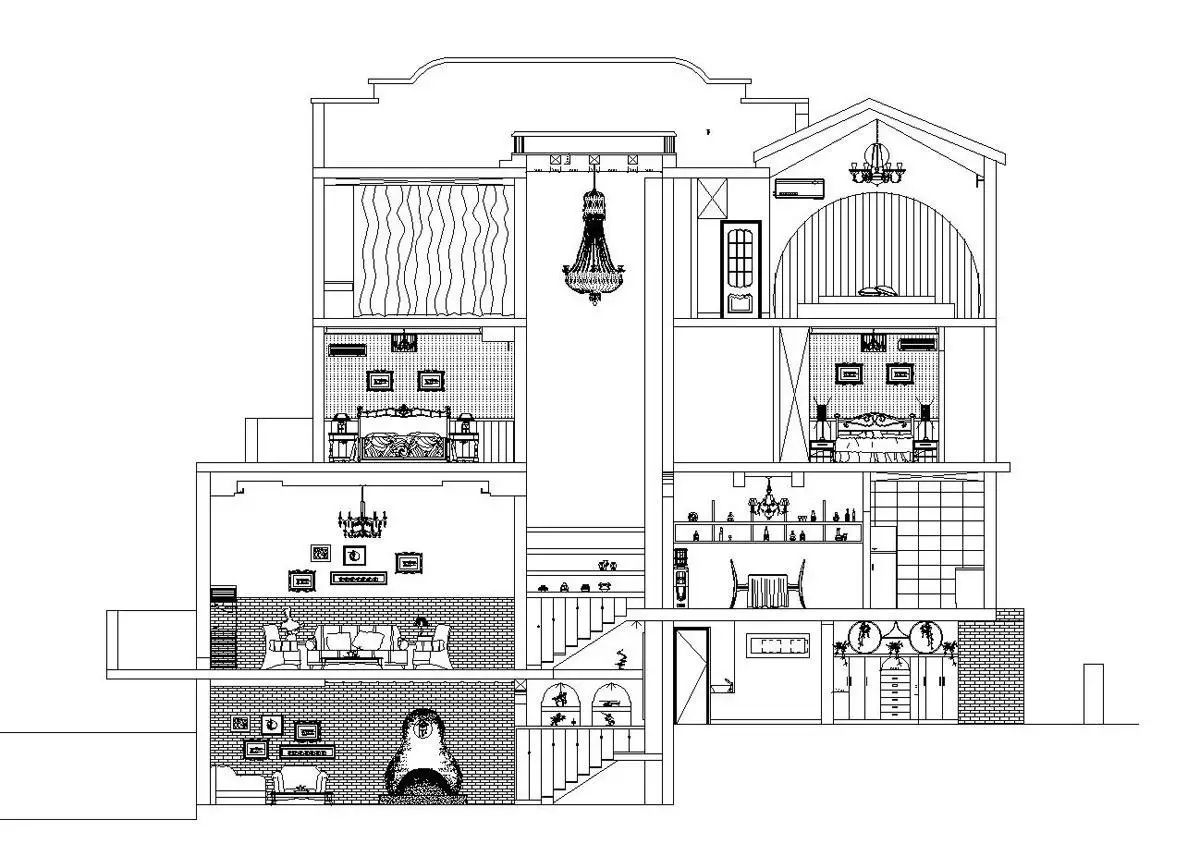

8立面圖
立面圖是室內空間和裝飾物平視角度等比例的正面投影，立面圖中應有詳細的尺寸，造型清晰準確，且相關材質必須標注清楚。立面圖可以與效果圖一起看，對于非專業人士可以更簡單的捕捉到相關信息。

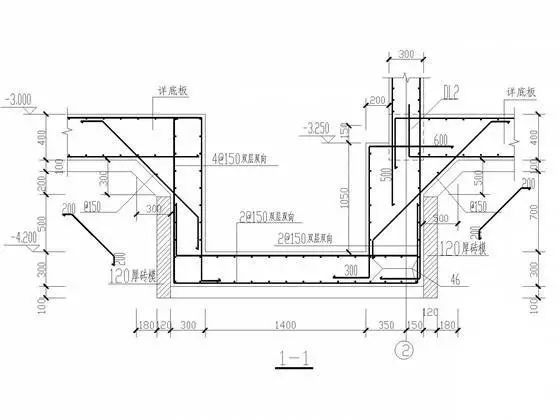

9大樣圖
大樣圖是物品與其制作相關的結構圖，通過大樣圖可以知道物品的結構及結構的相關的材質。
