多功能會議室報告廳以其功能的多樣性，實現了高效率、智能化的會議、學術討論、培訓教學等。在這幾年的時間里得到迅速普及和應用，例如會議廳、報告廳、視頻會議廳、學術討論廳、演出廳等

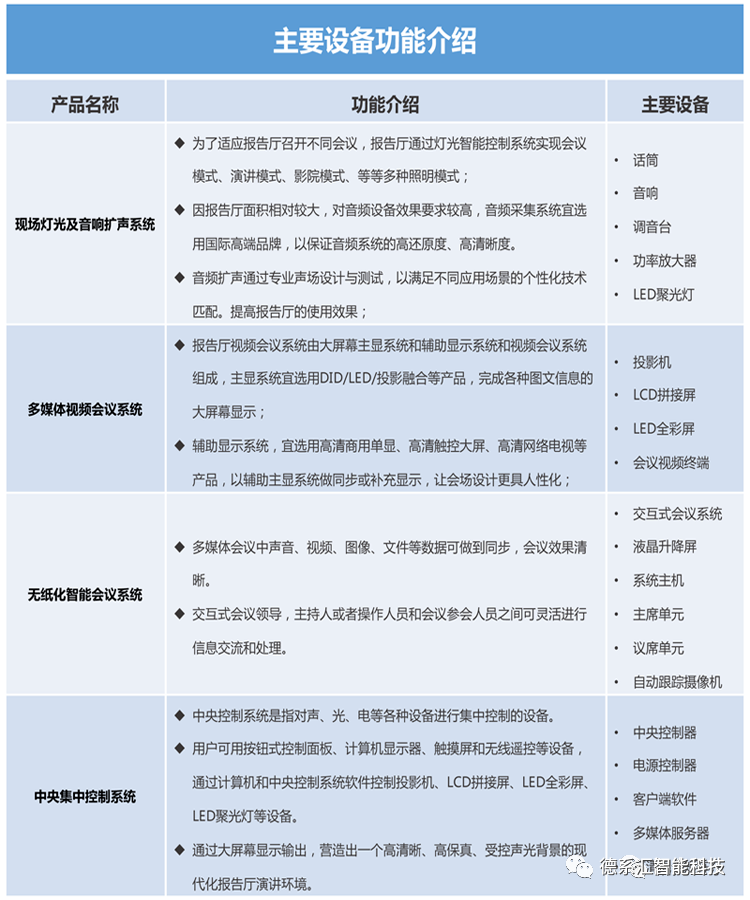

它整合了音響擴聲系統、會議討論系統、同聲傳譯系統、投票表決系統、自動跟蹤攝像系統、多媒體視頻系統以及網絡視頻會議系統、現場演出燈光系統等多個子系統。在無線觸摸屏操控下，通過中央集成控制系統將以上各子系統與整個環境有機的結合成為一個整體，實現了A/V系統的智能化管理。系統應用領域：學術會議、文藝匯演、軍隊指揮等。

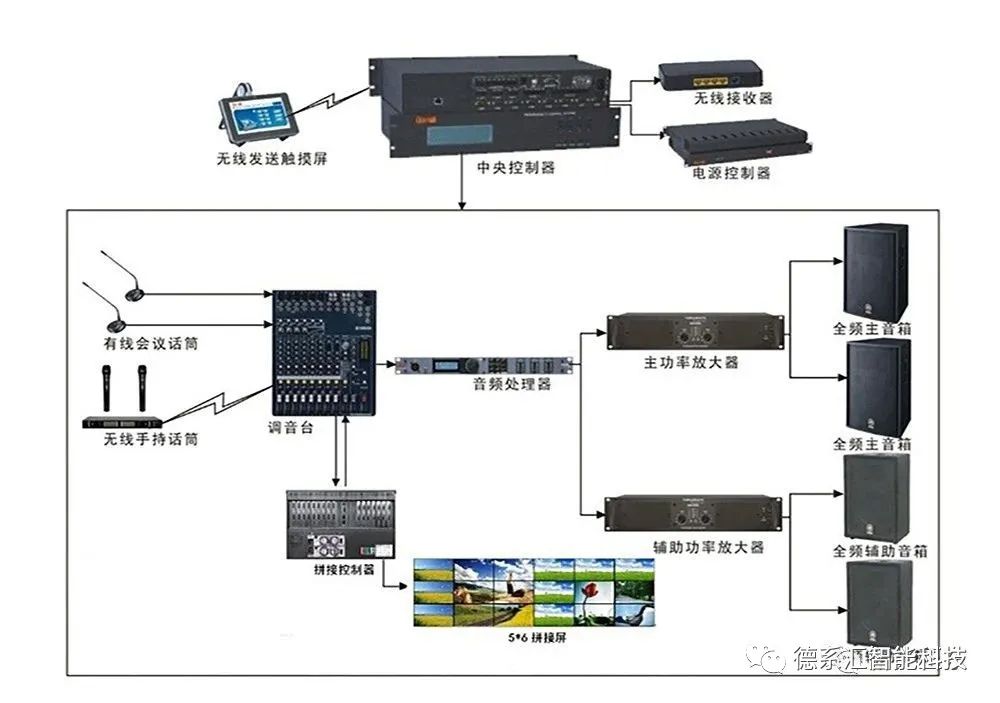

系統拓?fù)鋱D：
音頻部分由前端的音頻輸入設備（話筒），控制電腦的音頻輸出。音頻文件輸入中端的調音臺經過音頻設備處理后，再經過功率放大器，由組合音箱展現出來。視頻部分通過前端的視頻采集設備把視頻文件由視頻處理器處理后，將處理好的信號由前端的顯示設備(投影機，液晶屏，LED全彩屏)展現出來。
針對多功能會議室的七種使用需求，設計可復用的擴聲、顯示和燈光系統，并采用系統集成軟件作為管理界面，由專業人員預置場景和音頻參數設置，將音視頻源、燈光、大屏的模式切換以及音響系統的參數設置，做成簡單的一鍵式切換界面，便于普通人員操作。
一、項目概況

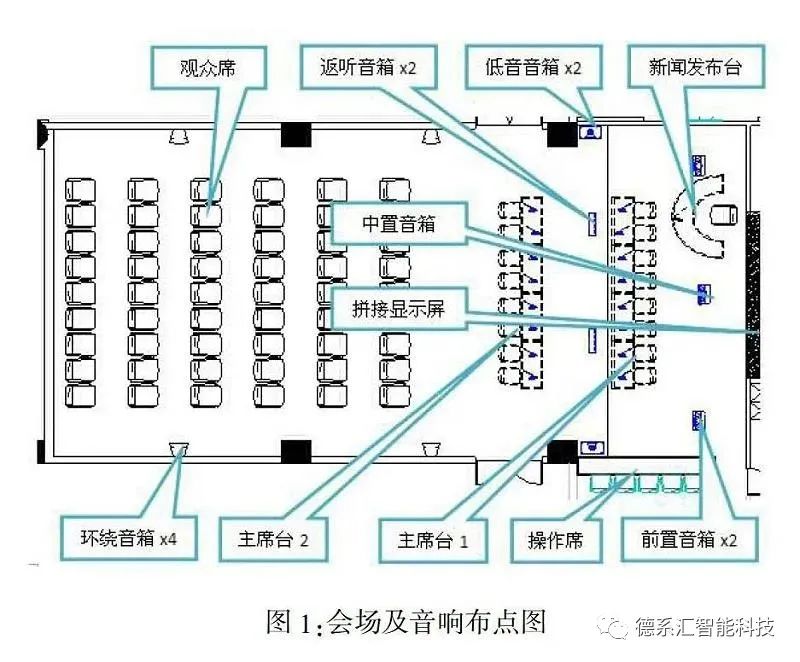

本例為某法院的集控中心，長約21米，寬約11米(如圖1)，使用功能定位包括：集中控制指揮中心、新聞發布中心、報告廳、大會議室、電視電話會議主會場、電視電話會議分會場、電教中心(影院)。
新聞發布臺在單人新聞發布或授課、報告時使用;主席臺1在大會議室和電視電話會議主會場模式時使用：主席臺2在電視電話會議分會場模式時作為主席臺。在集中控制指揮中心模式時作為指揮席。在新聞發布中心模式時作為記者席。在其它模式時根據需要靈活布置。
設計難度主要兩點：一是要盡可能考慮系統的最小化和設備的高復用以降低成本。二是要保證系統切換的便捷性，特別是操作人員多非專業人員的情況。
二、擴聲設計
擴聲系統按7.2聲道家庭影院模式布置(見圖1)。最佳視聽范圍為觀眾席前2排及主席臺2后方的中間區域會議室裝修效果圖，支持2.1、5.1、5.2、7.1、7.2多種聲道模式。另為主席臺1區域配置2只吊掛返聽音箱。
擴聲系統的核心是一套16進16出數字音頻媒體矩陣。實際為影院模式配置了一臺7.1聲道解碼器。限于篇幅不列音視頻系統圖。通過下面兩表描述不同模式下輸入輸出的總體設置(“√”為使用，“O”為可選)：
7.1聲道解碼器的設置及源選擇、DVD控制、機頂盒控制及片源選擇均通過集成管理軟件實現。只配置一套數字會議系統。手拉手話筒根據模式置于主席臺1或主席臺2。高清拾音器用于對現場情況進行錄音。
綜合控制平臺有三大功能：(1)對網絡監控的音視頻進行解碼輸出;(2)將單兵管理電腦、新聞發布電腦以及其它應用電腦或服務器的音視頻解碼輸出;(3)對顯示大屏進行場景控制和視頻切換。
非電教中心模式下。環繞音箱作為主要擴聲音箱。前置和中置音箱。起到將聲音定位在屏幕處的功能。如果選用。環繞音箱應做延時處理。在報告及會議模式下，所有音箱均做延時處理會議室裝修效果圖，突出人聲定位。
三、顯示設計
顯示大屏由2行4列共計8塊67寸DLP大屏構成。每塊屏的物理分辨率為1024*768。集控指揮中心模式下大屏分屏顯示網絡視頻、電子地圖、檔案資料等;新聞發布、大會議室、電視會議主會場模式下大屏一般作為背景墻。電視會議分會場模式下分屏顯示主會場畫面。報告廳、影院模式下采用浮動窗口顯示模式。窗口大小與播放的視頻同比例。上下滿屏。兩側黑邊。
四、燈光設計
新聞發布臺前方設置一只可調亮度和角度的LED燈作為面光燈。頂部設置一只三基色冷光燈作為去除陰影的頂光。兩只燈共一個開關回路：兩組主席臺分別按每?jī)勺慌渲靡恢豢烧{(diào)LED燈和一只三基色冷光燈，四排燈四個開關回路;觀眾席每排也按兩個座位配置一只三基色冷光燈，每?jī)膳乓唤M，采用插花方式分為兩個開關回路;其余筒燈按前后分為兩個回路。場景模式如下表。
兩個出入口各設置一個智能照明開關面板。設置入場模式(單開筒燈)、清掃模式(開筒燈及三基色冷光燈)、離場模式(全關)。
五、集成設計
配置一臺集成管理電腦。開發集成服務程序以及與各設備的接口程序，按集控中心的使用需求設置各個場景，在場景中以易懂的文本存儲大屏、燈光、擴聲系統的工作模式、選用的音視頻源以及擴聲系統對應的參數設置，以便于操作人員進行修改。以后再通過接口程序?qū)⒁锥谋痉g成規定的通訊指令進行發送。通過集成管理電腦或平板電腦，可實現場景的一鍵切換。音量調整、節目源的二次選擇。
配置一臺中控主機。通過紅外遙控DVD機及電視機頂盒。通過RS485接口，控制照明回路、調節面光LED的亮度和角度、控制設備電源的開關。軟件接口程序?qū)⒅锌刂鳈C(jī)的功能集成到管理電腦上。并將集成管理電腦的指令發回中控主機。實現對各設備的控制。
16x16數字音頻媒體矩陣的接口程序主要功能可以歸納為兩點：1.根據場景實現音頻矩陣的切換功能;2.根據預置場景參數。調節輸入輸出的電平及其它參數。
綜合控制平臺接口程序：實現大屏的場景切換、畫面分割以及每個畫面的視頻源選擇、主聲道的音源。
電視機頂盒接口程序：通過地址鏈接。在機頂盒的WEB頁面實現片源選擇功能。
7.1解碼器接口程序：選擇輸入源是DVD還是機頂盒，根據所選片源設置7.1解碼器的解碼類型。再根據類型自動調用對應的16x16數字音頻媒體矩陣的設置參數。完成7.1聲道的設置。
電視電話會議終端接口程序：通過地址鏈接，在終端的WEB頁面中實現電視電話會議終端的控制。
本設計大膽將系統集成軟件引入會議中控。以期為用戶帶來更好的使用體驗，限于筆者水平。唯求拋磚引玉。為同行投石問路。本設計已付諸實施。但存在如下缺憾。期望同行注意：
(1)設計要求采用20°手動可調角度的冷光燈，面向觀眾席。背對屏幕。但施工單位采購的是平裝燈。DLP拼接屏鏡面效果明顯，平裝會議燈在屏幕上留下光點，黑屏?xí)r尤為明顯。
(2)本項目吊頂高度不充足。設計在計算大屏安裝高度時偏保守。實際采購椅子的坐高高于估計的1.2米。施工單位也未再按座椅高度進行現場實測。結果大屏底部被前排遮擋近10公分。
(3)施工單位未采用集成管理設計思路。將主要控制功能集成到中控主機上。造成中控主機編程困難。無法實現設計的全部集成功能。對于場景參數。也是存到中控主機上，只有懂中控編程的人才能修改。無法做到保存在易懂文本中。讓普通操作人員也會編輯。

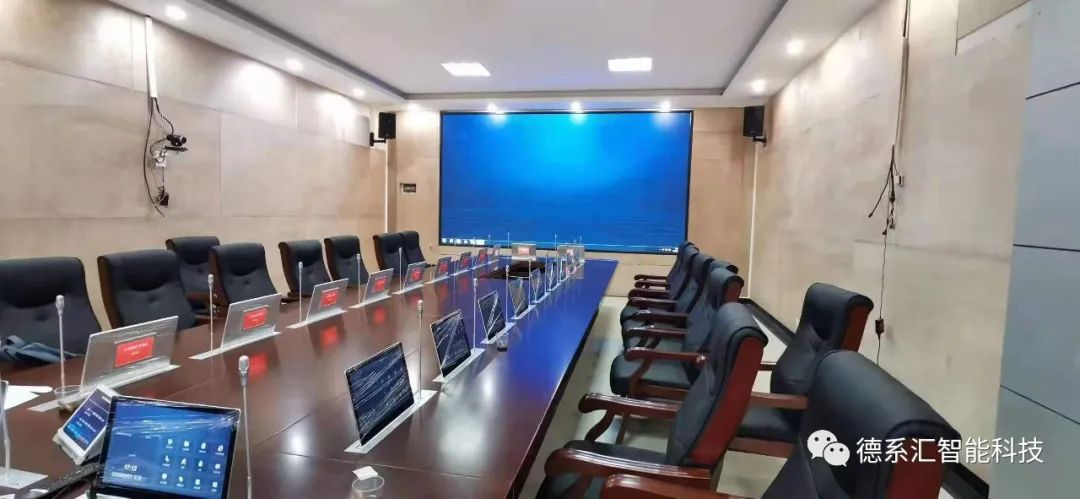

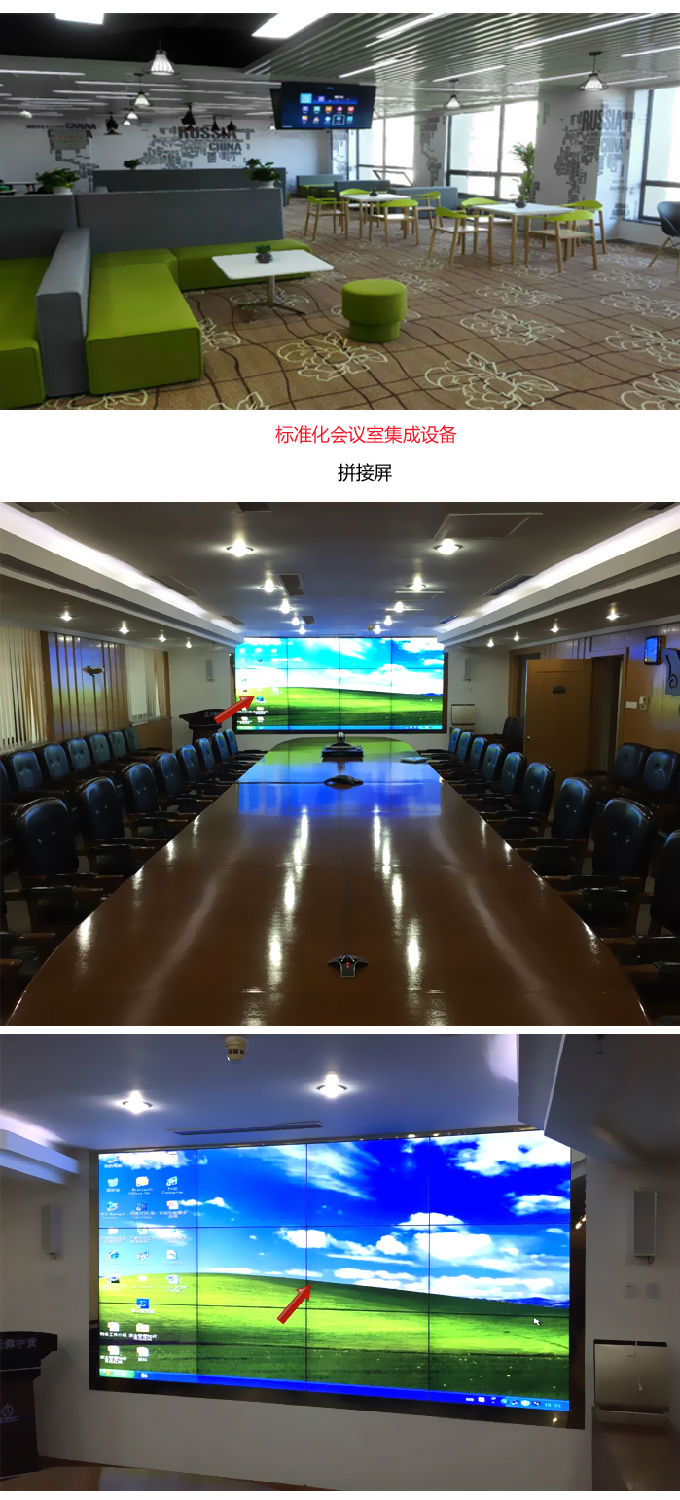

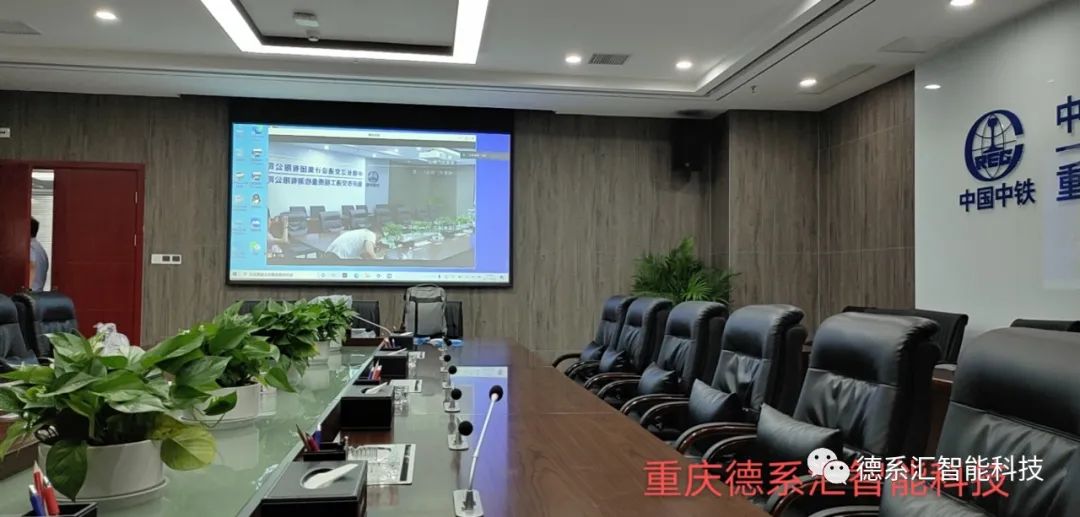

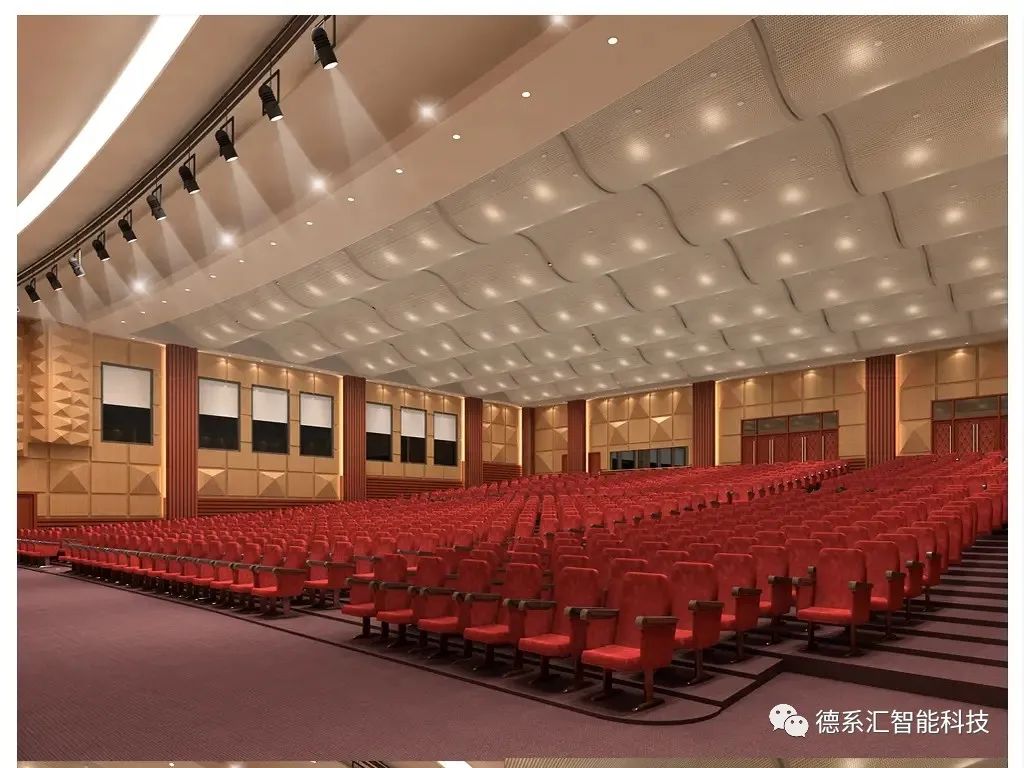

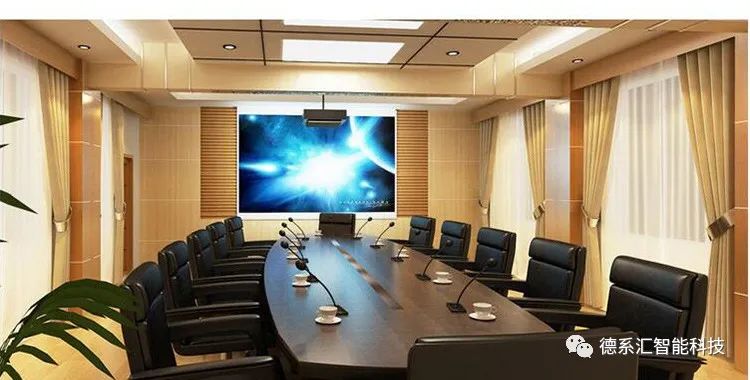

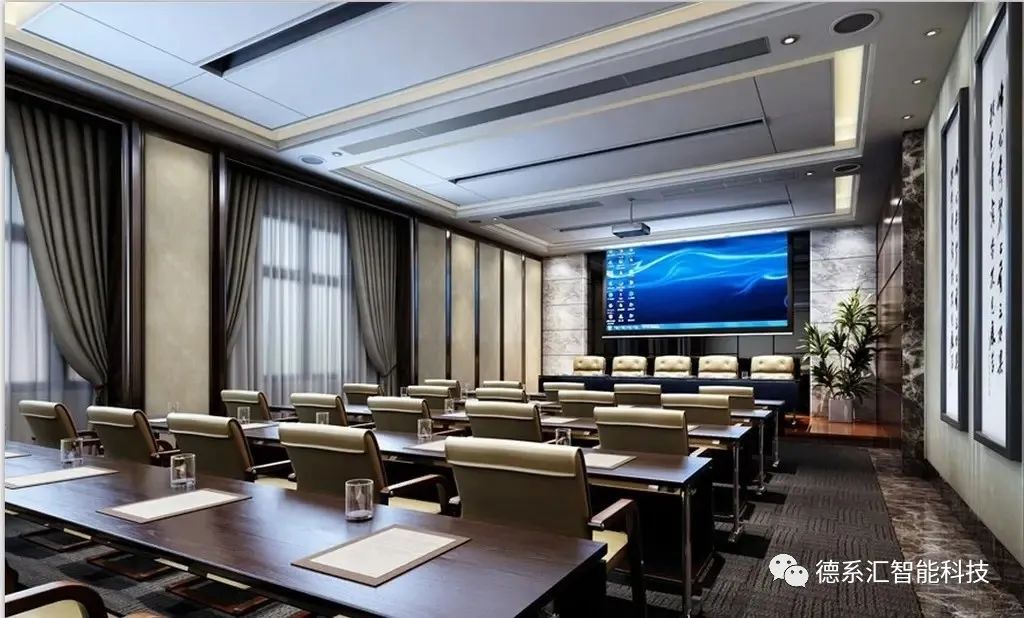

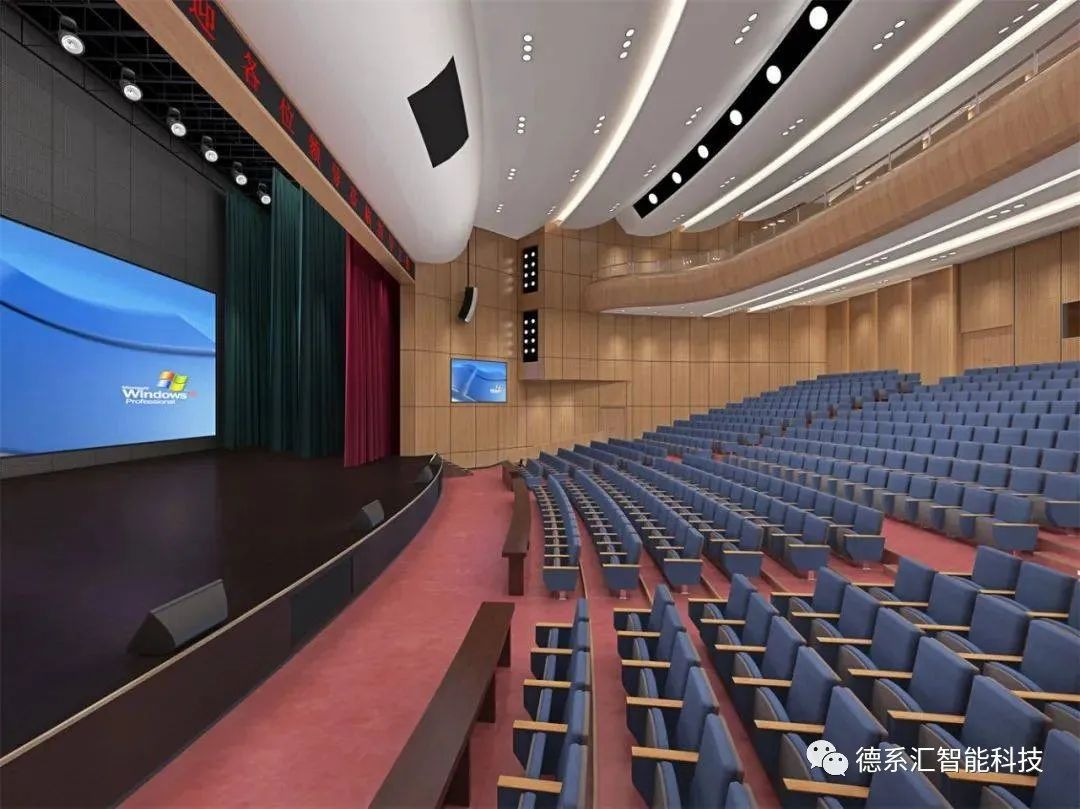

重慶德系匯科技公司部分案例展示：
