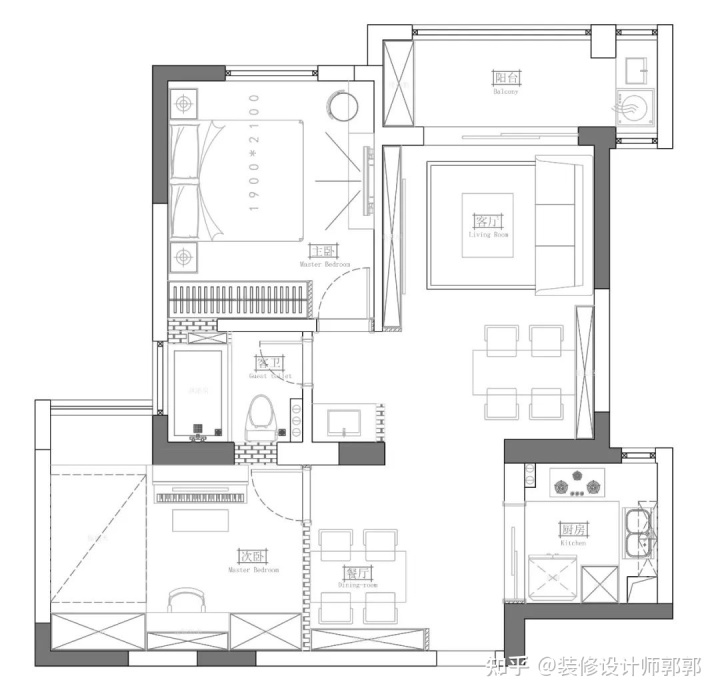

平面布置圖主要以圖畫來表示房結構以及功能分布。
平面圖是設計師與客戶早期溝通時使用的圖紙，也是比較重要的圖紙。
學會怎么看平面圖有助于和設計師的無障礙溝通，也能提前發現隱蔽問題，實現更理想的裝修效果。
另外，購房時拿到的戶型圖是在平面圖的基礎上精細化制作的裝修平面圖，看戶型圖也是購房的一個重要環節，學會看平面圖，才能判斷房子的好壞。

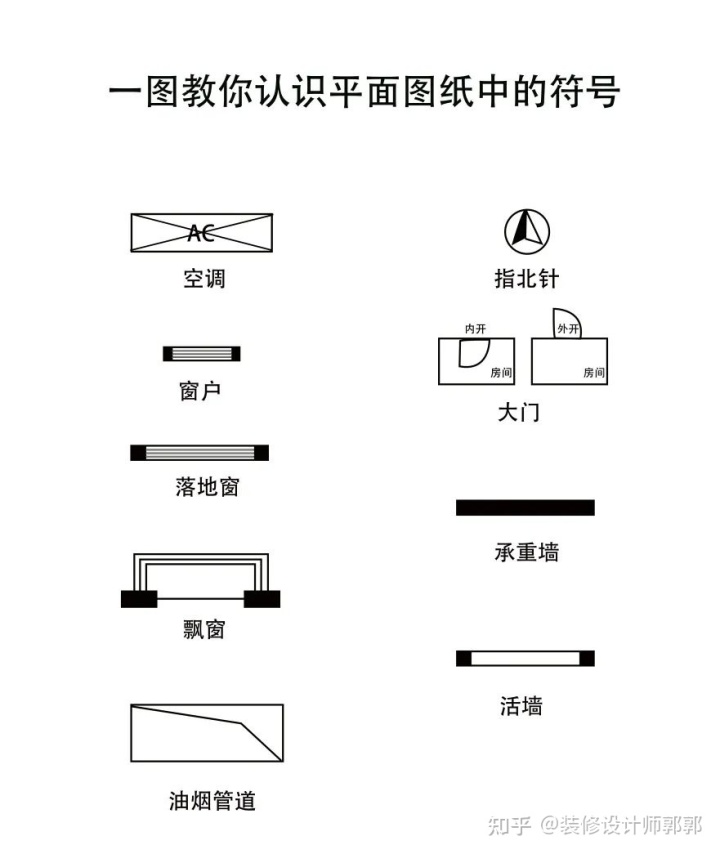

圖紙是由圖標構成，那么在家裝設計圖紙中認識了這些圖標，才能輕易看懂圖紙：
舉個栗子

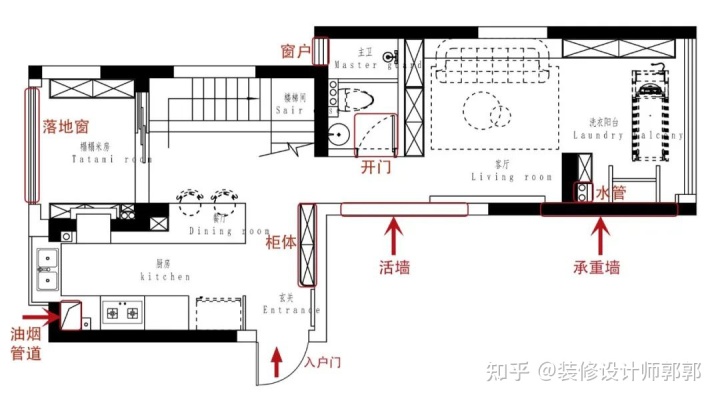

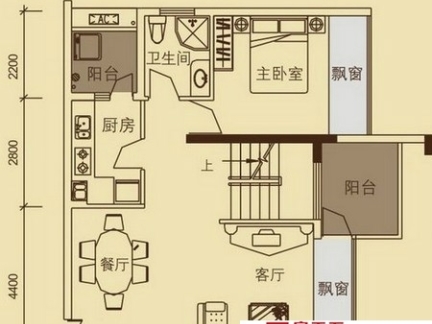

以上圖為例，一起來認識下圖標是如何在圖紙中“說話”的：

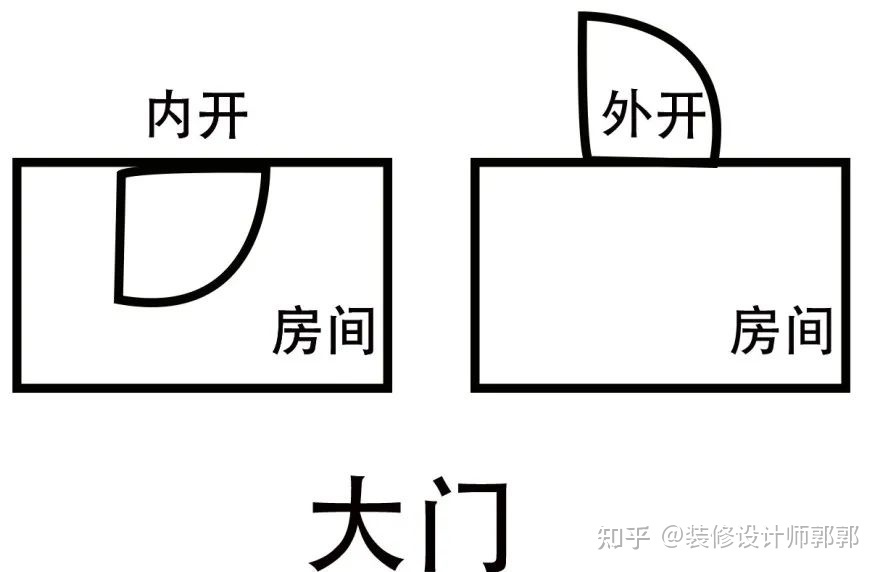

看弧形的方向判斷開門的方向：
如圖入戶門的弧形是向外的說明門是向外開，進主衛的門戶型向內說明門是向內開。

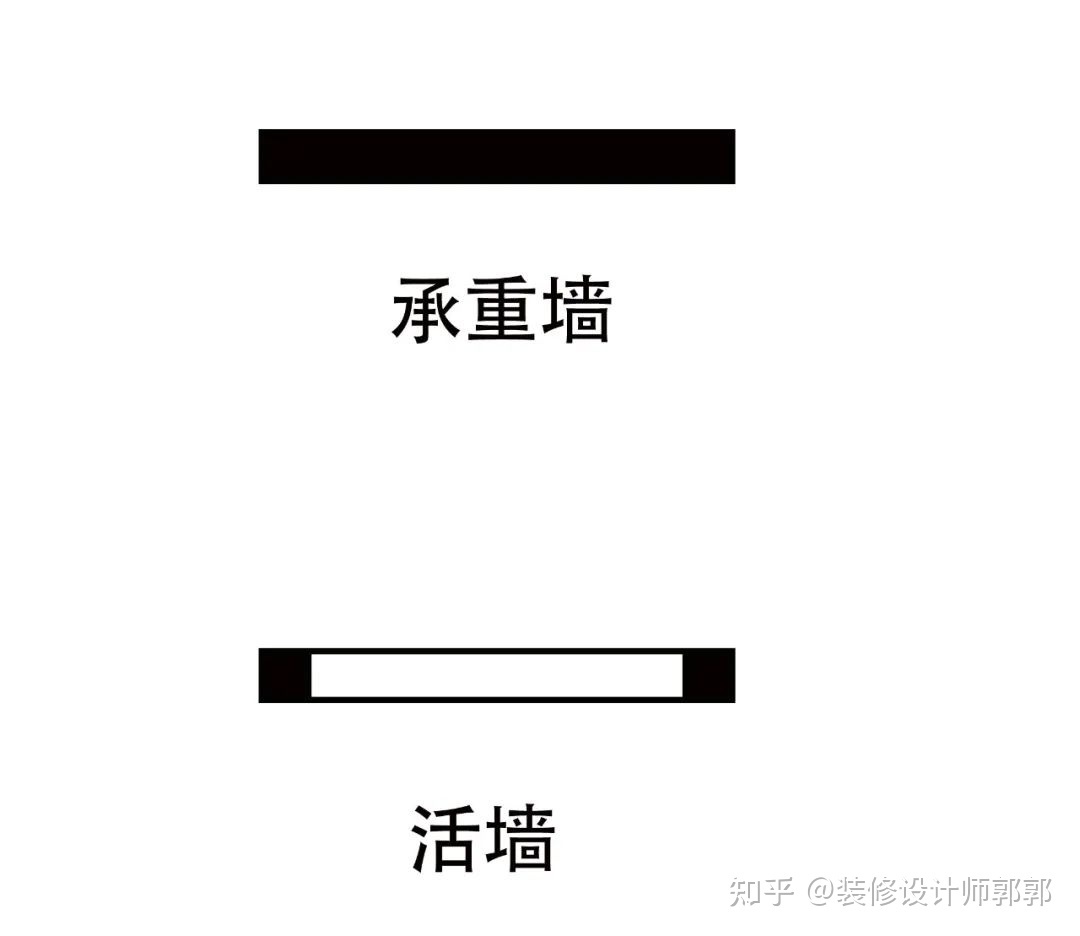

如圖實心黑色的部分是承重墻，裝修時是不能隨意拆改的(實在有更改布局的需求建議找工藝過硬的大公司進行拆除加固)，另一邊空心的線條則是活墻，可以拆除或者打薄。
03認識管道

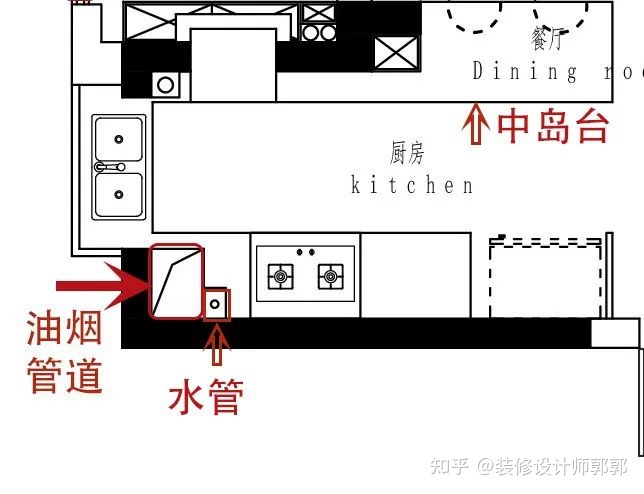

廚房和衛生間可以看到水管（矩形中有圓圈的圖標代表水管）、廚房則可以看到油煙管道。
廚房里的臺面、水池、灶臺一般是比較直觀的，上圖中臺面延申出去長長的部分是一體式中島臺，這是一個餐廚一體的案例。
04區分窗戶

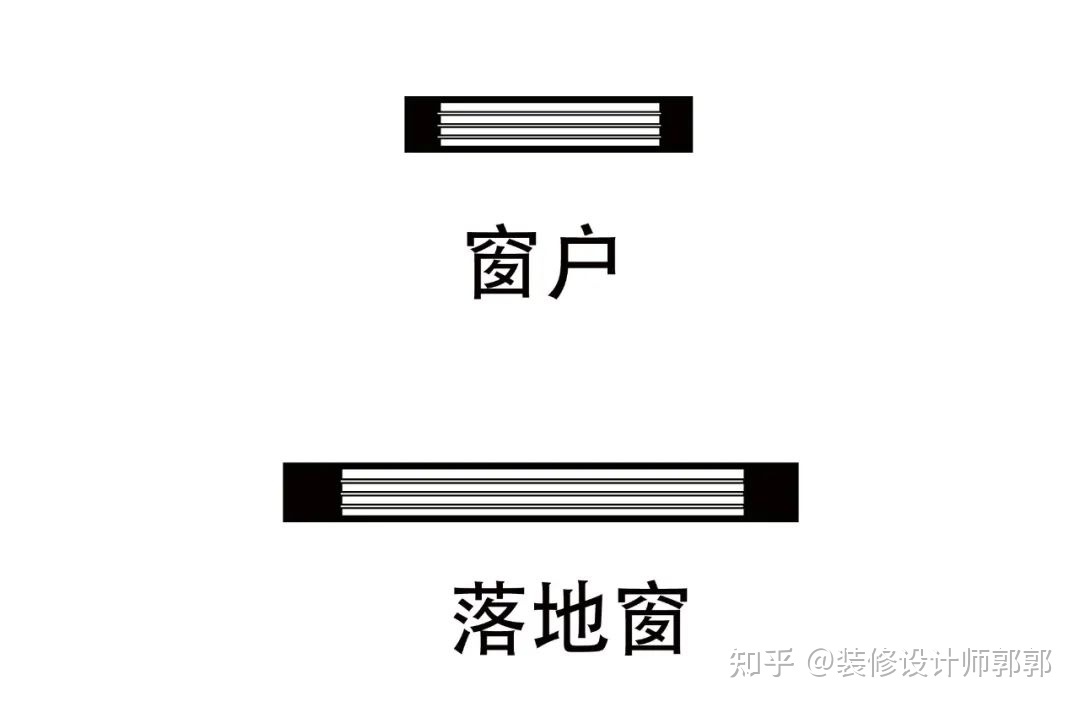

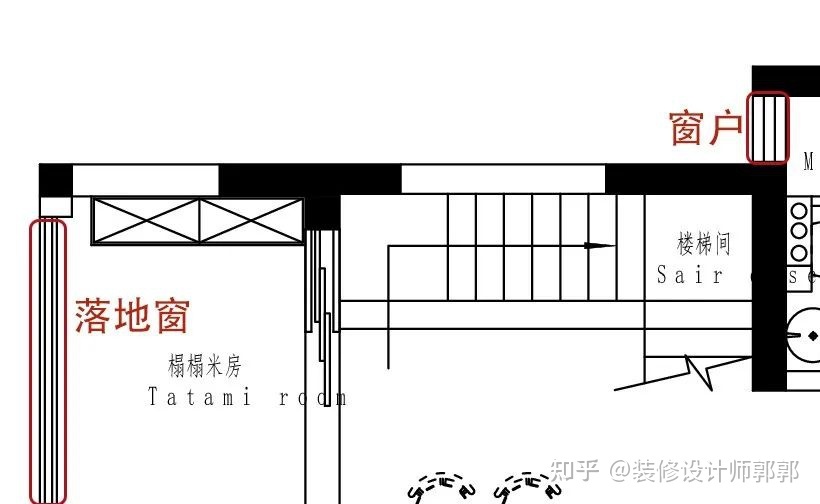

窗戶有一般的窗戶、落地窗、飄窗之分。三線連接的這種就是普通的窗戶，落地窗則要大很多，飄窗則用凸出的矩形表示。圖中主衛三條橫線的是普通窗戶，兩側則是大落地窗。

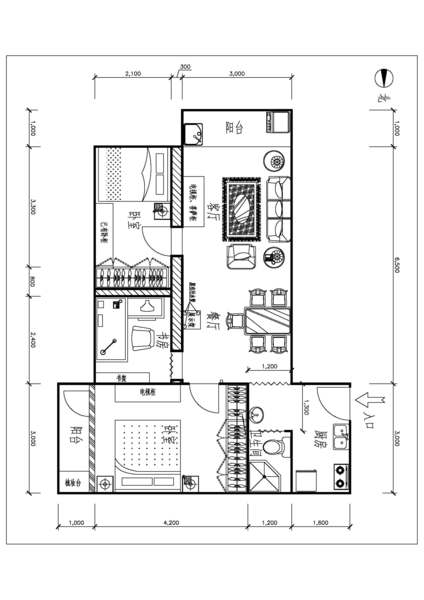

設計圖紙都是mm為單位，比如6000就是6米。
特別需要提醒一點，有些開發商或者設計師為了讓空間看起來寬敞裝修平面圖，會縮小家具尺寸，所以有些圖紙中家具的尺寸不是很準確，還需要實地測量過才能更好得把握效果。
