無論是購買商品房，還是要裝修房子，我們都會看到開發商或裝修公司提供的平面設計圖。對于很多非專業人士來說，要看懂這個平面設計圖，具有一定困難的。那么，本期來說下怎么看懂平面設計圖。
▲彩色平面設計圖
平面圖的范疇比較廣，牽涉到規劃、建筑、裝修、機械等方面。在這里，我們主要是討論裝修平面設計圖。

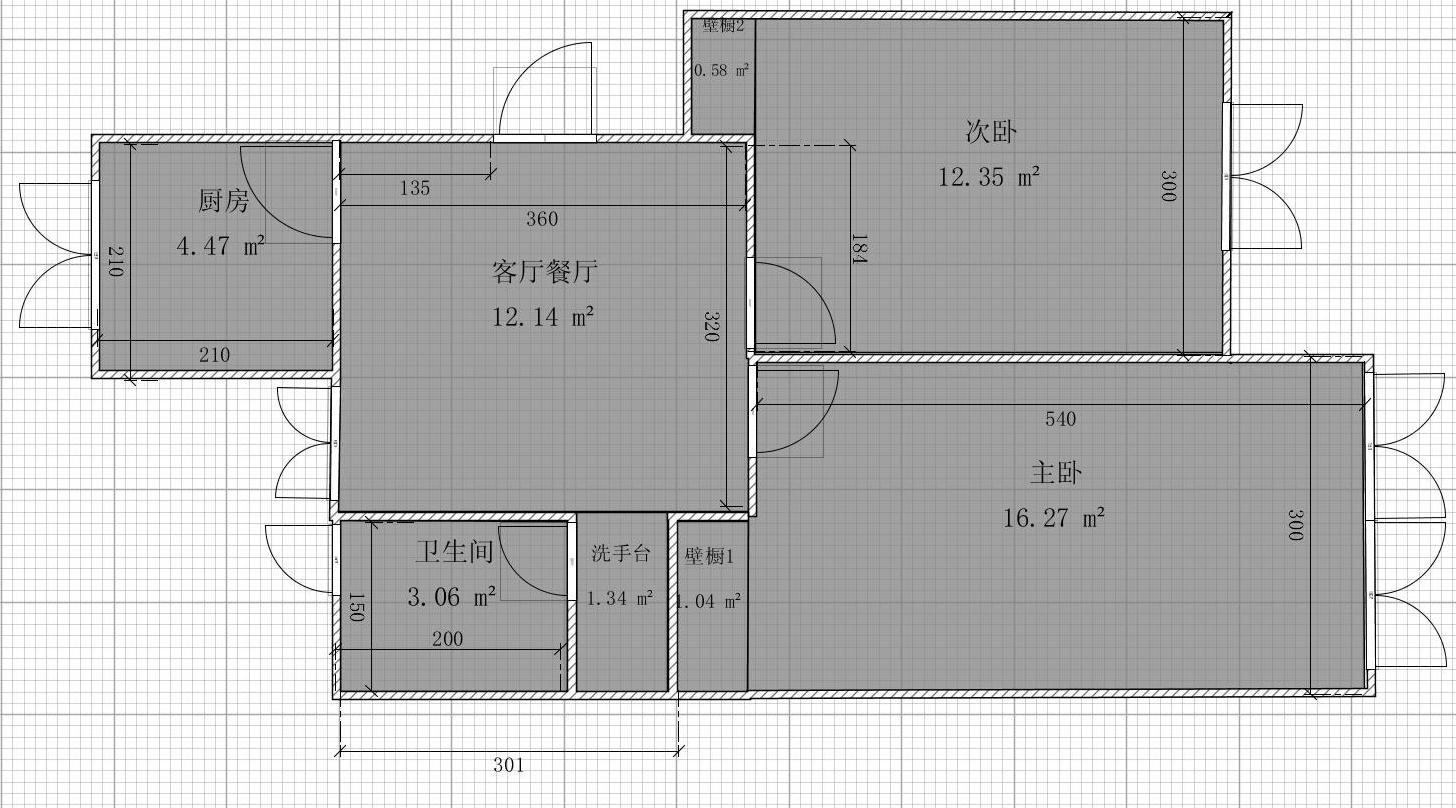

平面設計圖是屬于二維空間，由X軸和Y軸所組成的。專業的解釋是：一個房子在1.5米的高度水平方向剖切開，移開1.5米以上的部分，在剖切高度由上往下平視所得到的投影，稱之為平面圖。
平面設計圖的內容一般有：指北針、軸線軸號、尺寸、文字說明、承重墻、磚墻、窗戶、門、煙道井、排水管、家具、潔具、櫥柜等等。
▲平面圖中的指北針、軸號軸線、尺寸、文字說明
指北針
指北針的作用：能清楚的知道房子的東南西北朝向，其方位表示是：面對指北針正北方向，按照上北下南，左西右東的方法即可知道朝向。
軸線軸號
軸線軸號主要在建筑施工圖里使用，一般平面設計圖不會有，了解一下即可。
尺寸
尺寸是平面圖最重要的數據，依靠尺寸才能知道房子的大小。平面圖的尺寸以毫米為單位。
文字說明
文字說明是最直觀知道各個空間的功能。例如：客廳、餐廳、衛生間等。
▲平面圖中的承重墻、磚墻、窗戶、門
承重墻
承重墻顧名思義是承載重量的墻，也可以叫承重柱。
在平面設計圖中，承重墻是用填充黑色實心的圖形表示?，F(xiàn)在的商品房承重墻不像是傳統的正方形或長方形，而是沿著墻體設置，所以很多商品房比較到有凸出一角的承重墻，就算有也不會很多。這樣的設計更實用，空間效果更好。
磚墻
磚墻是用來分隔室內空間的墻體，不承載重量。
磚墻是用兩根粗線組成的圖形表示。磚墻分為外墻和內墻，外墻是指房子最外圍的墻體，一般是24CM左右厚裝修平面圖，而內墻是指外墻以外的墻體，其厚度一般是12CM和18CM。
窗戶
在平面設計圖中，窗戶可分為落地窗、常規窗和飄窗。
落地窗和常規窗用平行的三條或四條直線表示；飄窗用平行的三條直線外加一條飄窗臺邊緣的直線。
門
在平面設計圖中裝修平面圖，根據門的開啟方式一般可分為平開門和推拉門，不同的門表示的圖例也不相同。
平開門也叫掩門，其圖例用四分之一弧線加一個細長的長方形表示。
推拉門也叫趟門，根據門的數量兩扇或四扇，相對應在平面圖中會用兩個或四個細長的長方形表示。
▲平面圖中的煙道井、排水管
煙道井
煙道井在廚房里，是油煙機排煙的地方。其圖例在長方形內里加折線來表示。
排水管
排水管在陽臺、衛生間里，是雨水、污水和糞水排走的地方。其圖例是圓形表示。
家具、潔具、櫥柜
家具、潔具、櫥柜涉及的內容相當多，下面在平面設計圖中放大局部來講解各個空間的圖例，這樣會更直觀和更容易明白。
01客廳
客廳的內容有沙發組合、電視柜、電視機、窗簾和餐廳的餐臺椅、酒柜等等，圖例如下：
▲平面圖中客餐廳圖例說明
02廚房
廚房的內容有櫥柜、冰箱、燃?xì)庠?、洗菜盆等等，圖例如下：

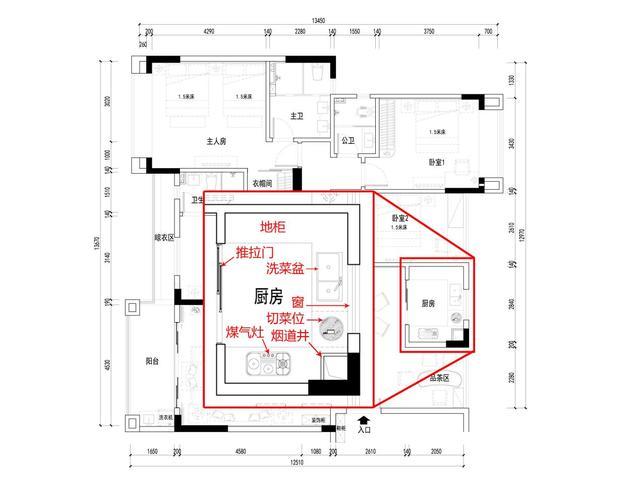

▲平面圖中廚房圖例說明
03衛生間
衛生間的內容有洗手臺、馬桶、沐浴玻璃門、花灑等等，圖例如下：
▲平面圖中衛生間圖例說明
04臥室
臥室的內容有床、床頭柜、書臺、衣柜等等，圖例如下：
▲平面圖中臥室圖例說明
05陽臺
陽臺的內容有洗衣機、洗手臺、休閑椅等等。圖例如下：
▲平面圖中陽臺圖例說明
在平面圖中的圖例不一定是固定不變的，可能會有所不同，但相差不會很多。
最后，懂得了以上這些組成平面圖的內容，那么你就能看懂平面設計圖了。
