在裝修中，設計圖紙是施工的基礎，如果圖紙不完善或者不明晰，無法正常按圖施工延誤工程進度或是施工完成效果與圖紙不符，都會對裝修結果造成巨大的影響。
雖然圖紙上上面密密麻麻的數字和符號確實讓人頭痛，但能看懂圖紙就相當于半個設計師了。后期裝修，我們可以依照圖紙，提出自己的建議，而不是一味被牽著走。那么裝修圖紙怎么看懂的最快？
首先，我們要知道，裝修哪些有基本的圖紙 原始建筑測量圖、墻體改建圖、平面裝飾平面圖、天花吊頂布置圖、地面材質圖、配電系統圖、開關布置圖。
一、原始建筑測量圖

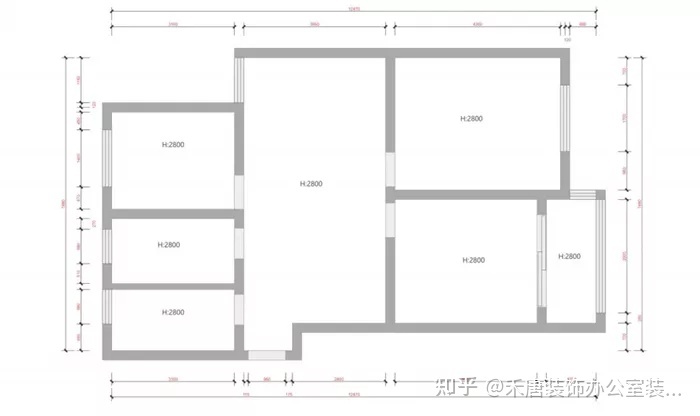

設計師量房之后，最先出的就是這張圖紙，后期所有設計都以此圖為基礎，這包括：①房間的具體尺寸、墻體厚度、層高；②房間梁柱位置尺寸、門窗洞口的尺寸位置；③各項管井(上下水、煤氣管道、空調暖管、進戶電源)的位置、功能、尺寸等項目。
二、墻體改建圖
主要表現需要拆除或新筑的墻體，識別承重墻的位置以及其它屬性的墻體，并判斷房屋結構性質。

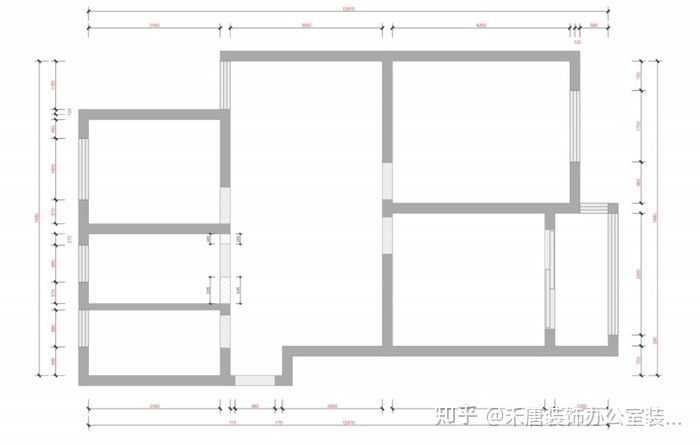

△墻體拆改圖

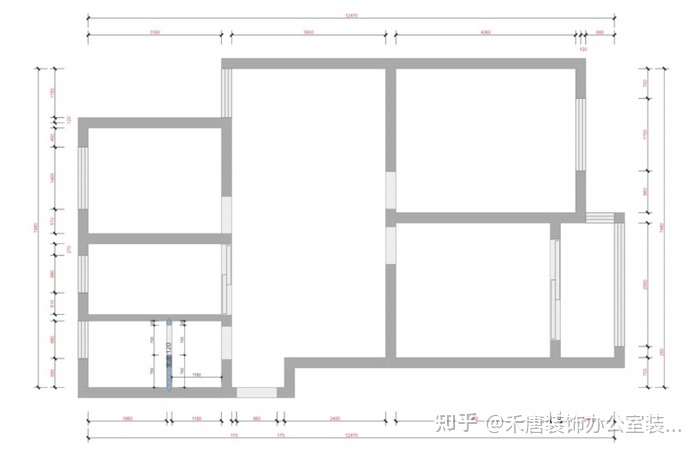

△墻體新建圖比較常見的表示方法是在圖紙上可以用虛線表示需要拆除的墻體，深色表示改建的墻體。另外，承重墻是不能隨意改動的?，F(xiàn)在很多新房都是全框架結構，內墻的拆除還是比較安全的。
三、平面裝飾布置圖

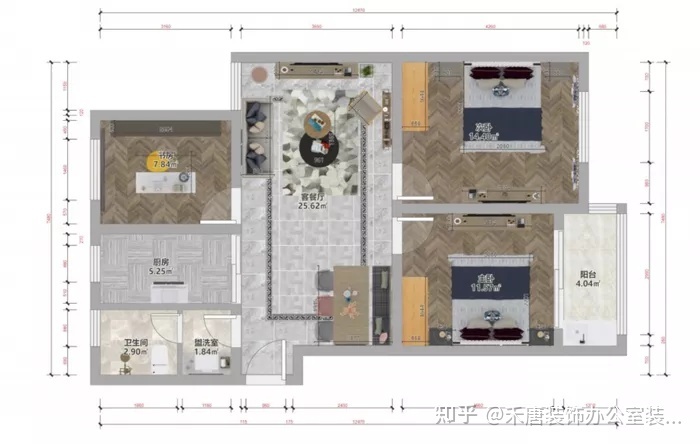

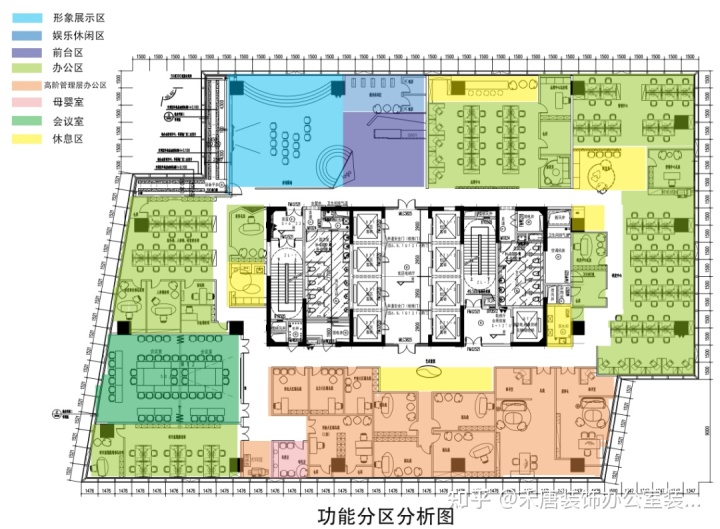

平面布置圖中包含的內容較多，要求標明：①墻體定位尺寸，有結構柱、門窗處應注明寬度尺寸；②各區域名稱要注全，如客廳、餐廳、休閑區等，房間名稱要注全，如主臥、次臥、書房等；③室內、外地面標高、墻體厚度應注明；④如有樓梯，標明平面位置的安排、上下方向示意及梯級計算；⑤門的開啟方向；活動家具布置以及裝飾品等配置。
四、天花吊頂布置圖

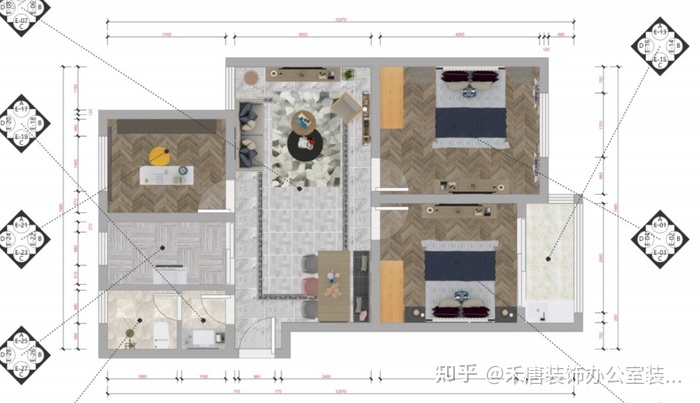

天花吊頂布置圖涉及到水電改造項目，這張圖能看出天花吊頂?shù)淖呦蚝晚敳繜艟叩奈恢?，要求標明：①天花造型的尺寸定位、燈具位置及詳圖索引。②標注天花底面相對于本層地面建筑面層的高度。
五、地面材質圖

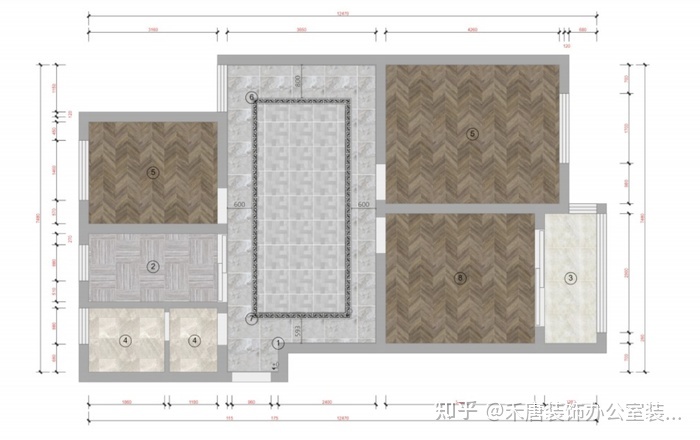

地面材質圖，是關于地面材質的所有內容。好的設計師繪制的地面材質圖一般都能數出所用地磚、地板的數量，方便控制預算。當然這些都是預估，實的用量還需把損耗考慮進去。要求標明：①需要鋪設的地面材料種類；②地面拼花、材料尺寸及不同材料分界線。
六、配電系統圖
配電圖也是設計圖紙中十分重要的一部分，各種電源插座的位置都需要妥善安排。在查看配點圖時需要注意的是，插座的位置、數量以及考慮門窗、家具的安排，要根據家中電器的數量和種類以及自己的生活習慣安排，適當留出空余量來。
七、開關布置圖
開關布置圖要注明房間離所有開關的位置及每個開關鎖控制的電器、燈源等，同時要注明開關的種類，避免安裝時混淆。
八、附加圖紙：3D效果圖
在設計師做出的方案得到業主認同后，就需要開始制作效果圖了，更便于屋主預先看到自己未來家的樣子。

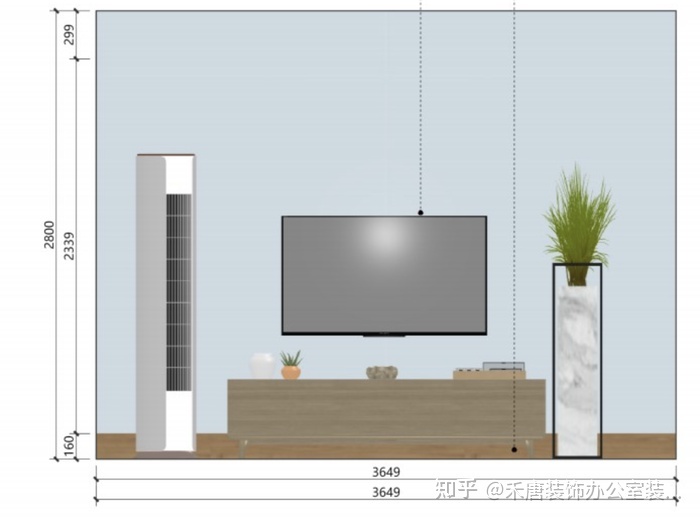

從設計角度來看，3D效果圖能更直觀地表現出設計師的設計理念裝修平面圖，讓屋主更加清晰明了。屋主除了要看圖紙中的風格、色調以外，還要關注設計是不是符合人體工程學。適不適合生活中的使用、操作。
①看吊頂距離地面的高度，不能過低。②看電視機、掛飾畫、窗簾等設計的高度。③看定制的榻榻米、床、沙發、桌椅的配套高度。④一定要注意廚房的操作臺，不能過低，也不能太高，否則主人炒菜會很累；另外就是廚房的油煙機位置要適合。
一、看圖的步驟要清楚
學會看圖的第一步，需要知道先看圖紙的哪些部分，再看圖紙的哪些部分，一步一步了解圖紙內容。循序漸進看圖，才能理解設計意圖，看圖順序如下：
1、先看【設計說明】—再看【平面圖】—接著是【剖面圖】—最后是【結構圖】。
2、一定要根據平面圖、立面圖、剖面圖等中的索引符號，詳細閱讀所指的大樣圖或節點圖，做到粗細結合，大小交圈。
二、圖紙尺寸要清楚
建筑工程都是通過各部分尺寸的改變而出現各種不同的造型和效果。對具體操作人員來說，小伙伴們需要牢記建筑物的一些主要尺寸，主要構配件的規格、型號、位置、數量等。需要牢記的尺寸如下：
1、開間進深
2、長寬尺寸
3、縱橫軸線
4、層高總高
5、結構尺寸
6、構件型號
7、基礎尺寸
8、結構強度
9、梁柱斷面
10、門窗洞口
三、圖紙關系要掌握
一整套施工圖有很多張，看圖時小伙伴們從不同的方面詳細表達一項工程各部位的具體尺寸、做法和要求，這些不同部位的做法和要求，才是一個完整的建筑物的全貌。要做到：手中有圖紙，心中有軸線裝修平面圖，千頭又萬緒，處處不離線。圖紙之間的主要關系，一般來說主要是：
軸線是基準，編號要相吻；
標高要交圈，高低要相等；
剖面看位置，詳圖詳索引；
如用標準圖，引出線標明；
要求和做法，快把說明拿；
土建和安裝，對清洞、溝、槽；
材料和標準，有關圖中查；
建筑和結構，前后要對照。
四、圖紙的關鍵要抓住
看施工圖時，只有掌握每張圖紙中的關鍵點，才能抓住要害，少出差錯。一般應抓住以下幾個方面：
①平面圖中的關鍵：門是里開外開，軸線是正中偏中，朝向是東南西北，墻厚是一磚幾磚。弄清楚房屋朝向，圖上有指北針的以指北針為準，無指北針的以總平面圖和總說明上的朝向為準。

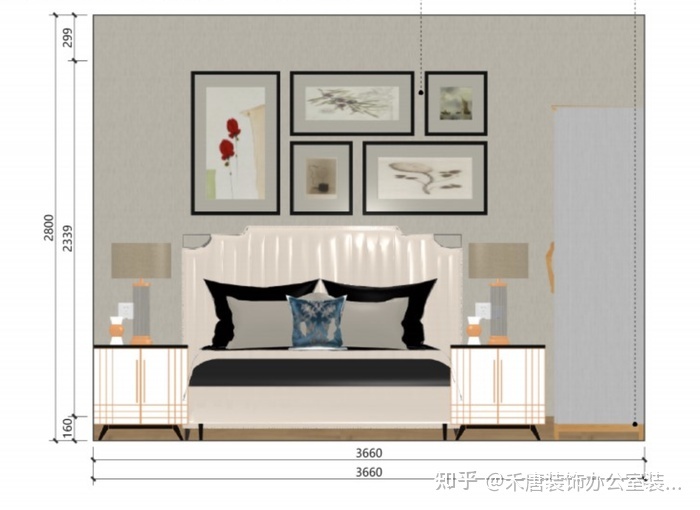

②立面圖中的關鍵：掌握門窗洞口的標高尺寸，便于在立皮數桿和預留窗臺時不致發生錯誤。
③剖面圖中的關鍵：掌握樓層標高、屋頂標高，并通過剖面圖掌握室內洞口、內門標高、樓地面做法、屋面保溫和防水做法等。
④結構圖中的關鍵：掌握基礎、墻、梁、柱、板、屋蓋系統的設計要求、具體尺寸、位置、相互間的銜接關系以及所用的材料等。
五、圖紙的特點要清明確
根據不同的要求，每一張圖紙在設計施工中都會有不同的特點。因此我們看每一張一份木工施工圖紙時，一定要知道該項工程的特點和要求，這樣才能真正看懂圖。
六、圖紙圖表對照看
一套完整的施工圖紙，除了各種圖紙外，還包括各種表格，這些表格具體歸納了各分項工程的做法、尺寸、規格、型號，是施工圖紙的組成部分?？磮D的時候，需要將自己看圖時理解的各種數據，與有關表中的數據進行核對，以此提高對設計圖紙的認識，同時也能及時發現圖、表中的錯誤。
七、認真仔細最重要
看圖紙必須認真、仔細、一絲不茍。如果憑想象施工，失之毫厘謬以千里。
遵守三個結合
1、建筑與結構結合：建筑圖與結構圖互相對照著看圖。
2、室內與室外結合：單位工程施工圖與總平面圖相結合
3、土建與安裝結合：土建圖結合本工程的安裝圖。
八、掌握看圖技巧
1、隨看隨記?？磮D時隨手記下主要部位的做法和尺寸、需要解決的問題，加深印象。
2、先粗后細。先將全部圖紙粗看一遍，大體形成一個整體概念，然后再逐張細看2~3遍。
3、反復對照。找出規律對圖紙大體看過一遍后，再將有關圖紙擺在一起，反復對照，找出內在的規律和聯系,從而鞏固對圖紙的理解。
4、圖上標注。把某些圖紙上的尺寸、說明、型號等標注到常用圖紙上，有利于發現問題。
