相信很多不懂裝修的朋友圈在裝修前肯定云里霧里沒有思緒,不知道該從哪里下手,這時候就需要一套完整的家裝施工圖紙。那么很多人就要問了,一套完整的家裝圖紙都有什么,別到時候被坑,選擇小編就帶你了解一下一套完整的家裝施工圖紙都包括什么,防止被坑!
一套完整的設計圖紙包括下列內容:
一、設計總說明
1、總平面圖(大的公寓、別墅要有分區域或各居室平面圖);
2、各部位立面圖及剖面圖;
3、節點大樣圖;
4、固定家具制作圖;
5、電氣平面圖;
6、電氣系統圖;
7、給排水平面圖;
8、頂視圖;
9、建筑立面圖;
10、裝修材料表。

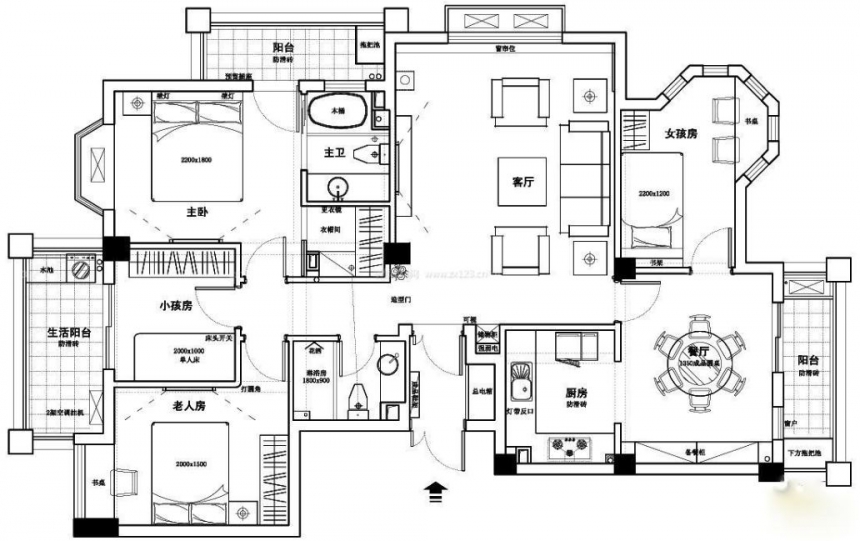

二、平面設計圖
平面設計圖包括底部平面設計圖和頂部平面設計圖兩份。平面圖應有墻、柱定位尺寸,并有確切的比例。不管圖紙如何縮放,其絕對面積不變。(也就是說不管圖紙放大還是縮小,里面的比例不能變)有了室內平面圖后,設計師就可以根椐不同的房間布局進行室內平面設計。設計師在布置之前一般會征詢顧客的想法,比如會征詢想要什么風格,什么樣的墻面,生么樣的地板等等等等。臥室一般有衣柜、床、梳妝臺、床頭柜等家具;客廳則布置沙發、組合電視柜(嵌入式電視柜)、矮柜,有可能還有一些盆栽植物;廚房里少不了矮柜、吊柜;還會放置冰箱、烤箱、微波爐等家用電器;衛生間里則是抽水馬桶、浴缸、洗臉盆、洗衣機四大件;書房里寫字臺與書柜是必不可少的,如果是一個電腦愛好者,還會多一張電腦桌。居家的家具可以自己購買裝修平面圖,也可以委托設計師設計。如果房間的格局不是很理想,可以根據格局定做家具,這樣可以獲得適合房間布局的家具,有可能會節省出很多空間。平面圖表現的內容有三部分:第一部分標明室內結構及尺寸,包括居室的建筑尺寸、凈空尺寸、門窗位置及尺寸;第二部分標明結構裝修的具體形狀和尺寸,包括裝飾結構在內的位置,裝飾結構與建筑結構的相互關系尺寸,裝飾面的具體形狀及尺寸,圖上需標明材料的規格和工藝要求;第三部分標明室內家具,設備設施的安放位置及其裝修布局的尺寸關系,標明家具的規格和要求。
三、設計效果圖
設計效果圖是在平面設計的基礎上,把裝修后的結果用透視的形式表現出來。通過效果圖的展示,家庭裝修房主能夠明確裝修活動結束后房間的表現形式。它是家庭裝修房主最后決定裝修的重要依據。因此是裝修設計中的重要文件。裝飾效果圖有黑色及彩色兩種,由于彩色效果圖能夠真實,直觀地表現各裝飾面的色彩,所以它對選材和施工也有重要作用。 但應指出的是,效果圖表現裝修效果,在實際工程施工中受材料、工藝的限制,很難完全達到。因此裝修平面圖,實際裝修效果與效果圖有一定差距是合理的正常的。
四、設計施工圖
施工圖是裝修得以進行的依據,具體指導每個工種,工序的施工。施工圖把結構要求、材料構成及施工的工藝技術要求等用圖紙的形式交待給施工人員,以便準確、順利地組織和完成工程。施工圖包括立面圖、剖面圖和節點圖。施工立面圖是室內墻面與裝飾物的正投影圖,標明了室內的標高,吊頂裝修的尺寸及梯次造型的相互關系尺寸,墻面裝飾的式樣及材料、位置尺寸,墻面與門、窗、隔斷的高度尺寸,墻與頂,地的銜接方式等。剖面圖是將裝飾面剖切,以表達結構構成的方式、材料的形式和主要支承構件的相互關系等。剖面圖標注有詳細尺寸,工藝做法及施工要求。節點圖是兩個以上裝飾面的匯交點,按垂直或水平方向切開,以標明裝飾面之間的對接方式和固定方法。節點圖應詳細表現出裝飾面連接處的構造,注有詳細的尺寸和收口、封邊的施工方法。
以上就是小編為大家?guī)淼囊惶淄暾募已b施工圖包括哪些圖紙,希望大家在裝修前一定要擦亮眼,把圖紙要全,這樣才不會裝修時云里霧里!

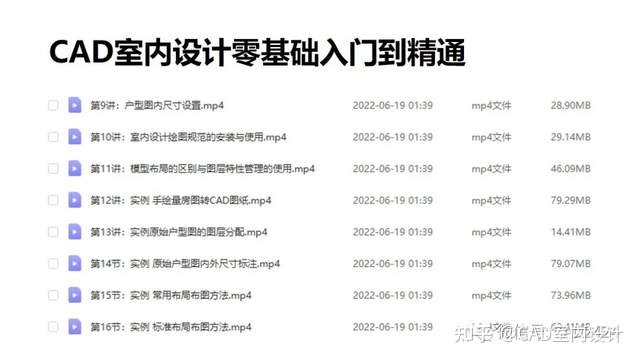

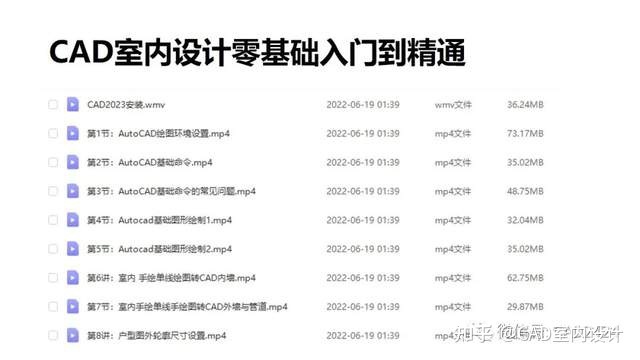

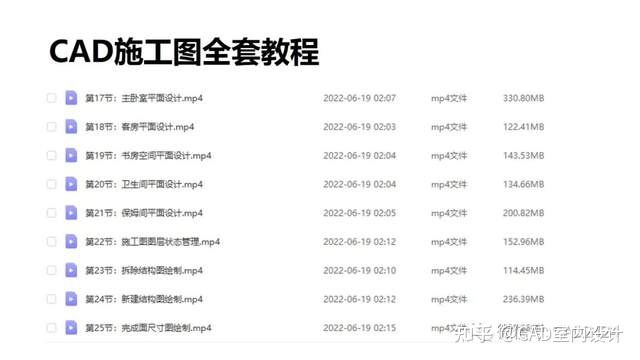

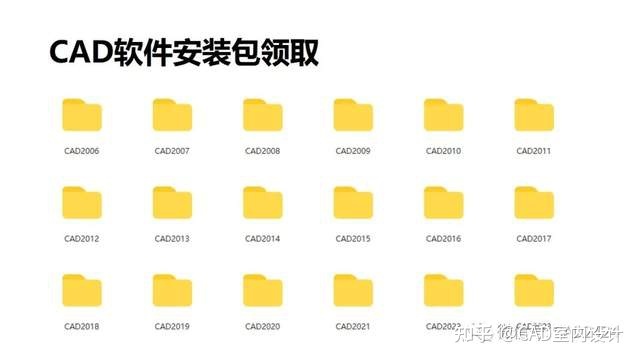

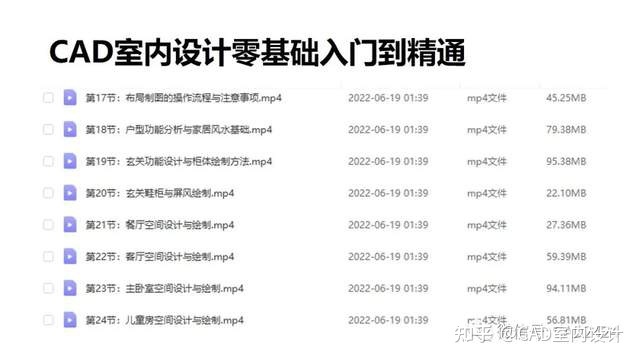

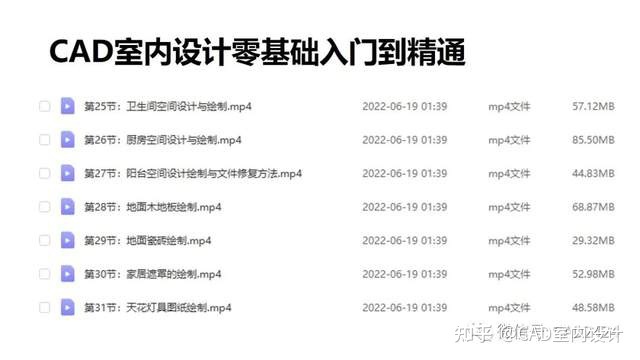

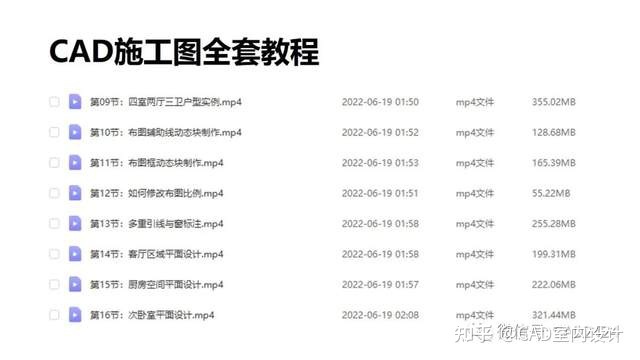

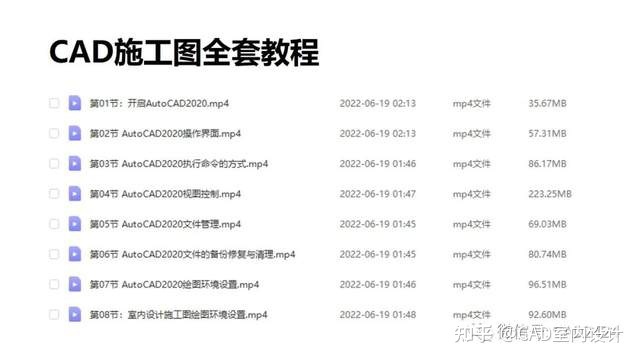

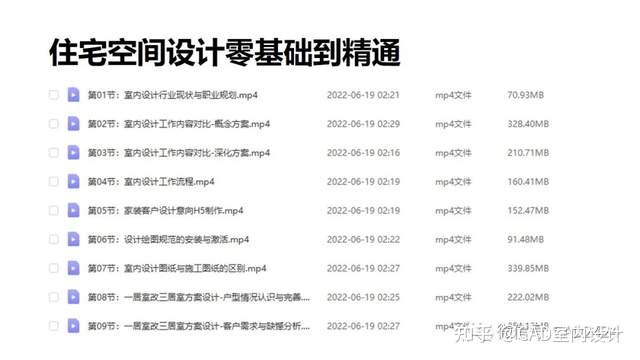

更多教程領取
