家庭裝修電線布線圖
電路布線的原則：
雖然電路布線是隱蔽工程，但是也是保持美感，橫平豎直是基本要求。
布線的前提
定位——基礎
開槽——開槽決定了布線走向，橫屏豎直，避免橫向開槽（影響墻的承重），需要橫向布線時可以墻面開淺槽（不動到磚墻和混凝土），用絕緣電膠布包裹電線排布。
布線總原則——其實定位的時候就已經決定了布線的走向，布線的時候還是有很多講究，材料上的把握，彎管之類的，一般采用線管暗埋的方式。
水電施工首先都依賴于這一張圖紙，按照?qǐng)D上規劃好的施工，才能確保房子電路安全，當然發現設計上有問題要及時糾正。
電路布線圖
這一張是天花頂面的電路布置圖裝修電路布線圖，主要是連接頂面的燈飾，部分開關插座，以及空調等等的線路。

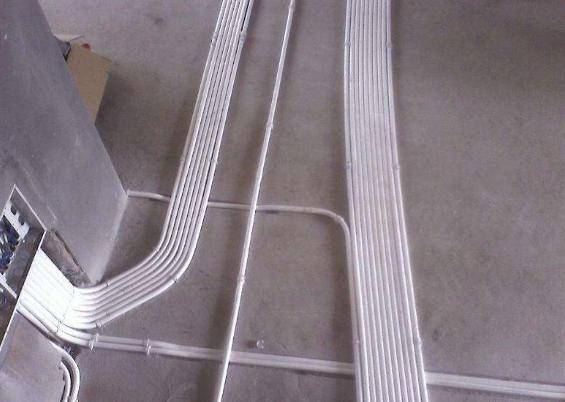

這是地面的電路布置圖，地面和頂面還是有很大的不同，頂面盡量走捷徑，節約電線，當然都是直線，因?yàn)橹本€永遠是最短的距離，地面則是盡量橫屏豎直，并且沿墻邊走，主要便于檢修，減少交叉，確保安全，同時避免后期施工時，如安裝地板對電線造成誤傷。
電路布線圖
說完總原則，來說說布線的具體原則。

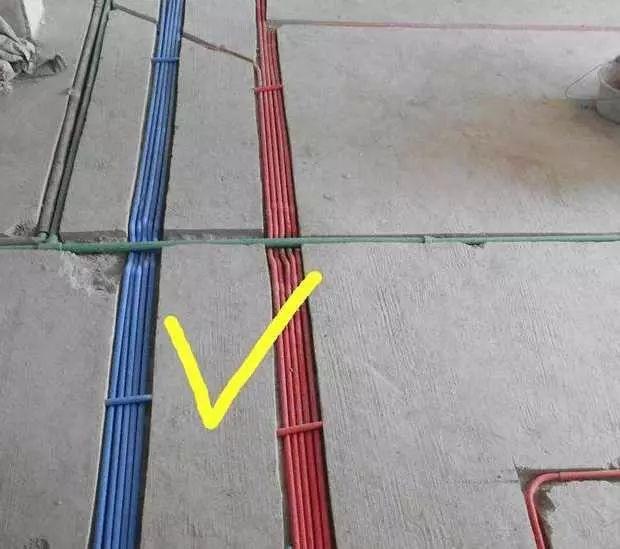

第一：強弱電的間距要在750px-1250px。
第二：強弱電更不能同穿一根管內。
第三：管內導線總截面面積要小于保護管截面面積的40%，比如20管內最多穿4根2.5平方的線。
第四：長距離的線管盡量用整管。
第五：線管如果需要連接，要用接頭，接頭和管要用膠粘好。
第六：如果有線管在地面上，應立即保護起來，防止踩裂，影響以后的檢修。
第七：當布線長度超過15m或中間有3個彎曲時，在中間應該加裝一個接線盒，因?yàn)椴鹧b電線時，太長或彎曲多了，線從穿線管過不去。
第八：一般情況下，電線應與煤氣管道相距1000px以上。
第九：一般情況下，空調插座安裝應離地2m以上。
第十：沒有特別要求的前提下，插座安裝應離地750px高度。
十一：開關、插座面對面板，應該左側零線右側火線開關、插座面對面板，應該左側零線右側火線。
十二：家庭裝修中，電線只能并頭連接。
十三：接頭處采用按壓接線法，必須要結實牢固。
十四：接好的線，要立即用絕緣膠布包好。
十五：確定了火線、零線、地線的顏色后，以及不同不同功能的用線和線管后，顏色都不能混淆。
十六：家里不同區域的照明、插座、空調、熱水器等電路都要分開分組布線，一旦哪部分需要斷電檢修時，不影響其他電器的正常使用。
十七：在做完電路后，留電路布置圖，方便以后檢修、墻面修整或在墻上打釘子，防止電線被破壞。
家庭電路走線圖是什么樣的?
布線要考慮家裝用電總量、強弱電布線、廚衛布線、線路走向橫平豎直。
在布線之前需要根據家電總量來考慮電線容量和電線端口規格，隨著家電的不斷增加，功率也會加強，在布線的時候還應考慮到將來的用電。另外，大功率的電器如冰箱、烤箱等建議單獨布線。
電源線管是強電，通訊管是弱電管，強電走墻壁或吊頂，弱電走地板，兩者之間至少保持500mm的距離避免相互干擾，弱電多采用并聯方式，如果強弱電必須交叉布管時一定要用錫紙進行包裹，在廚房、衛生間布置強電一定要走墻壁，如果在地面開槽布線將會影響到整個空間的防水功能。
布線橫平豎直已經成為一種標準的布線原則，現在的家庭布線比原來的要復雜的多，采用這種方式布線清楚，便于施工，而且這種布線方式也方便后期的檢修。在暗埋線路時不可以直接埋入抹灰層，需要外套絕緣管。套管中的電線不允許出現彎曲、接頭。
擴展資料
注意
1、線管如果需要連接，要用接頭，接頭和管要用膠粘好。
2、如果有線管在地面上，應立即保護起來，防止踩裂，影響以后的檢修。
3、當布線長度超過15m或中間有3個彎曲時，在中間應該加裝一個接線盒，因?yàn)椴鹧b電線時，太長或彎曲多了，線從穿線管過不去。
4、一般情況下，電線應與煤氣管道相距1000px以上。
5、一般情況下，空調插座安裝應離地2m以上。
6、沒有特別要求的前提下，插座安裝應離地750px高度。
室內水電安裝線路圖
水電是家庭裝修的重點之一，雖然整個裝修過程由裝修公司施工，但是在進行水電裝修時，我們還是有必要了解一些相關的安裝步驟：
步驟：1開槽
先彈線，再開槽。管路開槽按要求必須是平行線與垂直線（如有水電施工圖的對照施工圖更好）。須平行走線的管路一律控制在60-90厘米高（從地面算起），有水龍頭的管路必須垂直。
步驟2：安裝
管道又分冷水管與熱水管專用。暗藏管道杜絕使用鍍鋅鐵管。首先，通過施工圖施工人員與業主商量水域位置與使用功能。安排水電師傅排放安裝好所有的水龍頭及用水位置。如有施工圖可根據施工圖安排放置。倘若沒有完整圖紙的和業主溝通增加現場定位水路使用功能。
步驟3：檢驗
水路管道檢查至關重要，關系到以后的水路安全隱患問題。我們通常用試壓的方法做管道檢查。試壓是管道檢查滲漏的方法之一，先用堵頭將所有內絲堵死。用壓力表打壓（家裝一般6--8kg）試水。打壓之后檢查所有管道所有接頭。第二種方法就是上了賭頭之后，打開水閘二天二夜，第三天檢查所有接頭。正常采取前面那種方法。
步驟4：防水
水路管道安裝之后，用水泥沙子混合封好衛生間所有線槽(衛生間與廚房的地面盡量不開槽)。等線槽和地面干后，再次清洗地面與墻面，墻地面水分干了即可做防水，墻面防水最好作80cm以上高。如果廚衛墻背面有家具的墻面，必須做滿墻。起到家具防潮作用。進場第一次做防水是為了能夠確定地面不會漏水。管道安裝好之后墻地面再做一次，使地面和墻面能夠更有效的防水保障。在驗收水電工程時一定要檢測防水做的是否合格。
步驟5：電路開槽
與業主商量好用電功能與要求之后，與電工師傅交底，彈好平行與垂直線開槽。放好開關插座底盒。插座距地面40厘米開槽裝修電路布線圖，掛式空調插座距地面2.2米開槽，開關距地面1.2—1.4米開槽。開關插座底合安裝要彈水平線開槽。廚衛間須根據設計的使用功能進行彈線開槽。暗合一定要有鎖姆。
步驟6：電路布線
正常家用2.5—6平米以上銅芯線、16mm以上線管。強弱電線管與暗合要分開。強電與弱電的要求布線在最底限度下相隔30厘米，空調插座專用6平米以上的電線分組，電器插座專用4平米分組，開關2.5平米以上專用分組?？照{(diào)線組距地面2米以上走線。電器線組地面走線，開關及照明燈線組墻頂面走線。開關插座底合安裝時必須水平垂直，這樣使后面的面板安裝會更平整。
在線算報價免費
房子裝修一平方多少錢？
點擊計算
室內裝修時,怎樣設計電路才是絕對安全的呢?
1、無論是建筑還是室內，我們普遍接受的是現代主義，追求簡潔的視覺效果，沒有各種各樣的管線會讓整體空間更加純凈；
電路
2、電線質量好了，如果電線老壞，每壞一下就砸一次墻，說不定，哪天你一生氣就把房子砸了；
3、走明線也許更難，能把每趟線整整齊齊地碼好，還不妨礙可利用的墻面，需要很好的規劃和施工。
那么能走明線嗎？
能，而且能做得特別好，而且這可以稱之為一種風格：工業風。
電路
一般都以金屬穿線管為主，強度高，使用耐久，格調也高啊，有人說，金屬管不導電嗎，導，但是你又不是直接把銅線塞里面，銅線外面還有一層絕緣的膠皮管呢。
電路
明線暗線本身沒有好看或不好404錯誤頁面模板看之分 之所以現階段大家的認知都是傾向于暗線敷設 原因有三 第一 安全 線路敷設在墻體里面可以避免部分事故 如某些機械損傷、火災、水患等問題 第二 方便實用 線路暗裝可以節省空間 線路在室內難免交叉 影響空間的合理使用 試想 如果家里的衣柜、坐便等等家具均需要避讓線路 對家裝設計增加了很大難度 第三 施工水平 題主可以去百度一下施工的線路安裝樣板 美觀程度相當高 可是給家里干活的水貓幾乎沒有那種水平 就是正規施工單位也做不到樣板的程度 原因是沒時間 工期不等人
電路布線都隱藏在美麗的外殼之下，屬于隱蔽工程。很多人都不太關注美感，但是就可能存在很大問題，橫平豎直是最基本要求，要按照電路布線圖施工。今天喜百年裝飾小編就為大家介紹家裝電路布線的原則及室內裝修電路圖。
電路布線的原則：雖然電路布線是隱蔽工程，但是也是保持美感，橫平豎直是基本要求。
開槽——開槽決定了布線走向，橫屏豎直，避免橫向開槽（影響墻的承重），需要橫向布線時可以墻面開淺槽（不動到磚墻和混凝土），用絕緣電膠布包裹電線排布。
布線總原則——其實定位的時候就已經決定了布線的走向，布線的時候還是有很多講究，材料上的把握，彎管之類的，一般采用線管暗埋的方式。
我們水電施工首先都依賴于這一張圖紙，按照?qǐng)D上規劃好的施工，才能確保房子電路安全，當然發現設計上有問題要及時糾正。
室內裝修線路布線圖怎么畫
有兩種畫法，，，，
1，畫出示意圖，在房屋墻面及現澆面平?jīng)鍪幸鈭D上大概畫出穿線管的位置和標出里面電線的類型，以房屋墻角，門框，窗沿為參照點，標出相應的距離，，，，
2，畫出圖示，，，具體畫法和示意圖差不多，但必須嚴格按照比例，圖上距離與實際距離的比例一定要準確，切記切記，
注意，布線時，高壓電線「如，天花板射燈線，吸頂燈線，開關線，音響電源線，插座線，空調線，煙機線，浴霸線等等」一定要與低壓線「如，音響音頻線，閉路電視線，電話線，寬帶線，網線監控視頻線等等」的距離必須≥30厘米，，，，小于30厘米的必須要做抗干擾處理「如，在穿線管外部包裹金屬網或金屬薄膜，還可以把采用鋼管或者合金管做穿線管」，以防止低壓線受到電磁干擾，，，
低壓線與高壓線一定不能穿在同一個穿線管內，，，，，切記，切記，，，，，
