室內電路布線圖及安裝方法
布線是指在室內安裝導線。在布線前，要根據用戶要求和室內情況確定布線方案，即規劃導線的走向，確定配電箱、開關和插座的安裝位置等。布線方案確定后，可用粉筆在墻壁上畫出導線的走向、開關和插座的安裝位置。如圖8-15所示，在開關和插座安裝位置用“×”表示，如果擔心混淆，可用“○”表示開關，用“△”表示插座。
圖8-15 在墻壁上畫布線標志
布線方案規劃好后，就可以開始按方案安裝布線。在布線時要注意以下原則：
① 選用的導線應在電氣性能（如安全電流）和機械強度方面滿足要求。
② 布線時盡量使用長導線布線，不要用短導線拼接成長導線進行布線。如果用短導線拼接成長導線，必然會產生很多接線點。接線點是導線中的薄弱環節，易導致接線電阻增大和絕緣性能下降，若一定要進行導線連接，可把連接點設置在插座、接線盒和燈座中。
③ 布線要結實牢固，并兼顧美觀。
布線有明線布線、槽板布線和套管布線三種形式。將導線沿著墻壁、天花板和梁柱等表面進行安裝稱為明線布線；將導線放在絕緣槽板中沿著墻壁和天花板進行安裝稱為槽板布線；將導線穿在導管中沿著墻壁、天花板和地板進行安裝稱為套管布線。
1.明線布線
在明線布線時，可以采用多根單芯絕緣導線進行布線，也可采用具有護套的多股絕緣導線進行布線。
（1）多根單芯絕緣導線的安裝
若采用多根單芯絕緣導線進行室內布線，對于銅芯導線，其截面積不能小于1mm2；對于鋁芯導線，其截面積不能小于1.5mm2。在布線時，多根單芯絕緣導線一般使用瓷夾板來固定位置，瓷夾板如圖8-16所示。
圖8-16 瓷夾板
在使用瓷夾板安裝導線時，若墻壁是木質結構，則可以用螺釘將瓷夾板固定；若是磚墻或水泥結構的，則通常需要先在墻壁上安裝木塞，再將瓷夾板固定在木塞上。若墻壁是磚墻結構的，則一般安裝矩形木塞；若是水泥結構的，則安裝八角形木塞。這兩種木塞如圖8-17所示。
圖8-17 兩種木塞

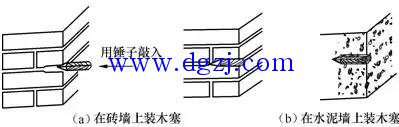

木塞的安裝如圖8-18所示，具體說明如下：
① 用材質松的杉木削制出如圖8-17所示的木塞。
② 用電錘或手電鉆在墻壁上鉆出一個直徑為10cm（較木塞直徑?。?、深度較木塞長的小孔。
③ 再用錘子將木塞錘入小孔。
圖8-18 木塞的安裝
在使用瓷夾板安裝導線時，要注意以下幾個要點：
① 沿導線的走向每隔80cm安裝一個瓷夾板，將導線壓在線槽內，如圖8-19（a）所示。
② 遇到導線拐彎時，應在拐彎處各安裝一個瓷夾板，瓷夾板到拐彎處的距離為5～10cm，如圖8-19（b）所示。
③ 當有三根導線同行時，可使用三槽式瓷夾板，也可以使用雙槽式，如圖8-19（c）所示。
④ 當導線出現交叉時，應在交叉處安裝四個瓷夾板，如圖8-19（d）所示。
⑤ 在導線進入插座前，要在距插座較近處安裝一個瓷板夾，如圖8-19（e）所示。
圖8-19 用瓷夾板安裝導線
（2）護套線的安裝

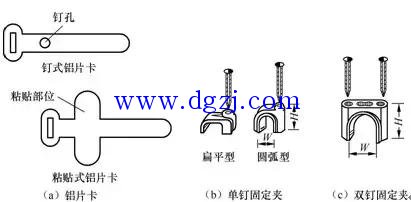

采用護套線進行室內布線時，對于銅芯導線，其截面積不能小于1.5mm2；對于鋁芯導線裝修電路布線圖，其截面積不能小于2.5mm2。在布線時，固定護套線一般用線夾卡。常見的線夾卡有鋁片卡、單釘塑料線夾和雙釘塑料線夾，如圖8-20所示。使用這些線夾卡安裝護套線，除了固定方式不同外，安裝要點基本相同，這里以鋁片卡為例來說明護套線的安裝。
圖8-20 護套線安裝常用線夾卡

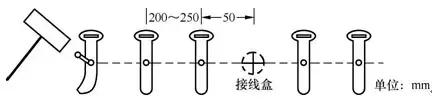

鋁片卡又稱鋼精扎頭，它有釘式和粘貼式兩種，前者用鐵釘進行固定，后者用粘合劑固定。在安裝護套線時，先用鐵釘或粘合劑將鋁片卡固定在墻壁上，如圖8-21所示。在釘鋁片卡時要注意鋁片卡之間的距離一般為200～250mm，鋁片卡與接線盒、開關的距離要近一些，約為50mm。鋁片卡安裝好后，將護套線放在鋁片卡上，再按圖8-22所示方法將護套線固定下來。
圖8-21 安裝鋁片卡
圖8-22 用鋁片卡固定護套線
使用鋁片卡固定護套線的要點與瓷夾板基本相同，圖8-23所示是用鋁片卡固定的室內配電線路。該線路包含以下幾個要點：
① 護套線與天花板的距離為50mm。
② 鋁片卡之間的正常距離為200～250mm，鋁片卡與開關、吸頂燈和拐角的距離要短些，約為50mm。
③ 在導線分支、交叉處要安裝鋁片卡。
圖8-23 用鋁片卡固定的室內配電線路
2.槽板布線
槽板布線是一種較常用的住宅配電布線方式，它是將絕緣導線放在絕緣槽板（塑料或木質）內進行布線的，由于導線有槽板的保護，因此絕緣性能和安全性較明線布線好。槽板結構如圖8-24所示。在用槽板進行布線時，先用鋼釘將槽板固定在墻面上，然后將導線放在槽板中，最后釘上或粘上蓋板。
圖8-24 布線用的槽板
在使用槽板布線時，要注意以下幾個要點：
① 在安裝槽板時，內部鋼釘之間相隔距離不要大于50cm，對于拐角拼接處和與接線盒連接處，鋼釘距離要靠近，如圖8-25（a）所示。
② 在槽板90°轉向時，應將兩槽板切割成45°進行拼接，如圖8-25（b）所示。
③ 在槽板T字形拼接時，可在主干槽板旁邊切出一個凹三角形口，分支槽板切成凸三角形，再按圖8-25（c）所示的方法將分支槽板的三角形凸頭插入主干槽板的凹三角形口。
④ 將槽板與接線盒（如插座、開關等）連接時，應將二者緊密無縫隙地連接在一起，如圖8-25（d）所示。
圖8-25 槽板布線要點
3.導線連接點的處理
在室內布線時，除了要安裝主干線外，還要安裝分支線，而分支線與主干線連接時就會產生連接點。導線連接點是電氣線路的薄弱環節，容易出現氧化、漏電和接觸不良等故障，如果采用槽板、套管和暗敷布線時，由于無法看見導線，故連接點出現故障后很難查找。
正確處理導線連接點可以提高電氣線路的穩定性，并且在出現故障后易于檢查。處理導線連接點常用的方法是將連接點放在插座和接線盒內。
（1）將導線連接點放在插座內
要安裝一個插座，如果按圖8-26（a）所示的做法在主干線上接分支線，再將插座接在分支線上，就會產生兩個接線點。正常的做法是按圖8-26（b）所示的方法，將主干線引入插座，并將連接點放在插座的接線端上，主干線仍引出插座。
圖8-26 將導線連接點放在插座內
（2）將導線連接點放在接線盒中
如果導線分支處沒有插座，那么也可以在分支處專門安裝一個接線盒。圖8-27（a）所示是沒有使用接線盒的導線連接，它有兩個連接點，采用接線盒后，( 電工之家)可以將分支連接點安裝在接線盒的兩個接線端上，如圖8-27（b）、（c）所示。導線連接點除了可以放在插座和接線盒中，還可以放在開關和燈具的燈座中。由于室內配電導線故障大多數發生在導線連接點，因此，當配電線路出現故障后，可先檢查插座、接線盒內的導線連接點。
圖8-27 將導線連接點放在接線盒中
布線完成后，接著就是在導線相應的位置上安裝開關和插座。
插座的安裝
（1）插座安裝注意事項
1）在選擇插座時，要注意插座的電壓和電流規格，住宅用插座電壓通常規格為220V，電流等級有10A、15A、20A和30A，插座所接的負載功率越大，要求插座電流等級越大。
2）根據室內所用電器及室內情況，確定插座的種類、數量和安裝位置。
3）在潮濕的環境（如廚房），插座的安裝高度應不低于1.5m；在兒童活動場所，插座位置應不低于1.8m。

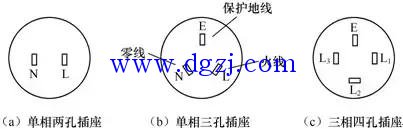

4）插座接線極性應正確，常見的插座接線極性規律如圖8-28所示。單相兩孔式插座的左極接N線（零線），右極接L線（相線）；單相三孔式插座的左極接N線，右極接L線，中間極接E線；三相四孔式插座的左極接L3線（相線3），右極接L1線（相線1），上極接E線，下極接L2線（相線2）。
圖8-28 常見的插座接線極性規律
（2）明裝插座的安裝
明裝插座是指安裝在墻壁表面的插座。明座插座有兩孔明裝插座和三孔明裝插座。

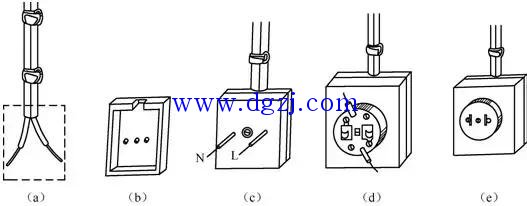

1）兩孔明裝插座的安裝。
a）將導線剝?nèi)ソ^緣層，并用線卡固定在墻壁上，如圖8-29a所示。
b）在插座的固定木臺上鉆三個孔，并在邊沿開一小槽，如圖8-29b所示。
c）將導線從木臺的小槽中穿入木臺，并將兩芯線從旁邊的兩孔中穿出，再將木臺翻過來安裝在墻壁上，用螺釘穿過木臺中間的小孔將木臺固定在墻上，如圖8-29c所示。
d）將插座安裝在木臺上，并將兩根導線的芯線與插座接線端連接好，連接時要注意相線與右插孔相連，零線與左插孔相連，如圖8-29d所示。
e）蓋上插座蓋，并用螺釘固定，如圖8-29e所示。
圖8-29 兩孔明裝插座的安裝
2）三孔明裝插座的安裝。
三孔明裝插座的安裝過程與兩孔插座基本相同，不同之處在于，三孔明裝插座可以連接三根導線：相線（L）、零線（N）和保護地線。三孔明裝插座的安裝如圖8-30所示，安裝時要注意插座左孔連接零線，右孔連相線，上孔連地線，如果只有兩根導線進入插座，上孔可懸空不用。
圖8-30 三孔明裝插座的安裝
（3）暗裝插座的安裝
暗裝插座是指安裝在墻壁內部的插座。當室內采用暗線布線（即將導線穿在套管中并埋在墻壁內）時，一般要安裝暗裝插座。暗裝插座的結構如圖8-31所示。
圖8-31 暗裝插座的結構
暗裝插座的安裝如圖8-32所示，具體過程說明如下：
1）在墻內已埋設導線的位置鑿出一個大小與暗盒相同的孔。
2）在鑿孔中安裝暗盒，并從套管中拉出導線放入暗盒中。
3）將剝?nèi)ソ^緣層的導線分別與暗裝插座的三個插孔接線端連接，連接時要按“左零右相中間地”的規則（正對插座時）。
4）用螺釘將暗裝插座固定在暗盒上。
圖8-32 暗裝插座的安裝
開關的安裝
（1）開關的種類與選擇

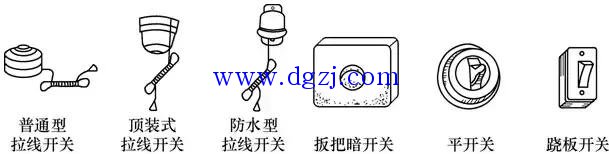

開關的種類很多，常見的照明開關如圖8-33所示裝修電路布線圖，除了這些開關外，還有一些特殊功能的開關，如觸摸開關、延時開關和聲控開關等。
圖8-33 常見的照明開關
在選擇開關時，要注意電壓和電流規格，住宅照明通常選用電壓為220V、電流在2.5～10A之間的開關。若開關接大功率負載，則應先計算出負載的電流，選用開關的額定電流約是負載電流的2倍；若負載電流很大，則也可使用斷路器或隔離開關。
（2）開關安裝注意事項
1）開關的安裝高度要方便使用。拉線開關的安裝高度一般為2.2～3m，扳把式和蹺板式開關的安裝高度一般為1.4m，并排安裝的開關高度應該一致。
2）單極開關（即只接一根線的開關）要接相線，以保證開關斷開后用電器不帶電。
3）潮濕、多塵和多油煙的地方盡量不要安裝開關，若需要安裝開關，則最好選用防水型開關。
4）明裝開關應裝在木臺上，暗裝開關的蓋板應安裝嚴密，并與墻壁相平。
配電箱的安裝
安裝配電箱是室內配電的一個重要內容。配電箱的功能有，將室內線路與室外供電線路連接起來；能對室內供電進行通斷控制；記錄室內用電量；當室內線路出現過載或漏電時，能進行保護控制。
安裝進戶線
在安裝配電箱前，需要安裝進戶線將室外的線路引入室內。進戶線的安裝如圖8-34所示。在安裝進戶線時，先在墻壁上安裝一根橫桿支架，再在支架上安裝幾個絕緣子，讓絕緣子來固定進戶線，在橫桿支架下方約0.5m處安裝一個進戶管，進戶管距地面一般高于2.7m，然后將進戶線從進戶管穿入室內，進入配電箱。
圖8-34 進戶線的安裝
制作配電箱

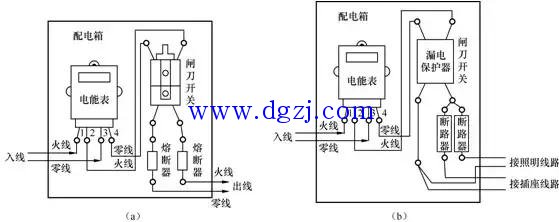

在將配電箱安裝在墻壁前，需要先制作配電箱，即在配電箱中安裝電能表、隔離開關、漏電保護器和熔斷器（或斷路器）。配電箱的制作方案很多，圖8-35所示是較常見的兩種方案。
圖8-35 常見的兩種配電箱制作方案
圖8-35a所示的配電箱安裝了電能表、刀開關和熔斷器。電能表用來記錄輸入的電量，刀開關可以接通和切斷電源，熔斷器在負載出現過電流時熔斷進行保護。這種配電箱的優點是成本低，缺點是沒有漏電保護，當人體觸電時不能切斷電源，另外當熔斷器開路后，需要更換新的熔絲。
圖8-35b所示的配電箱安裝了電能表、漏電保護器和斷路器。當室內線路出現漏電或人體與地之間觸電時，漏電保護器自動切斷電源；當室內線路中的某電器出現過電流時，相應的斷路器會自動掉閘，切斷該路電源以保護用電器。這種配電箱具有漏電保護功能，并且負載過電流引起斷路器掉閘后，只要排除過電流故障，再重合上斷路器開關即可重新接通電源。由于這種配電箱控制保護功能比較完善，因此只要經濟條件允許，室內配電盡量采用這種方案。

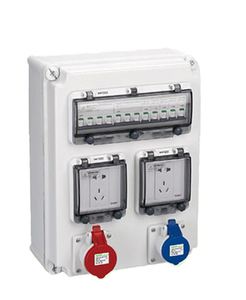

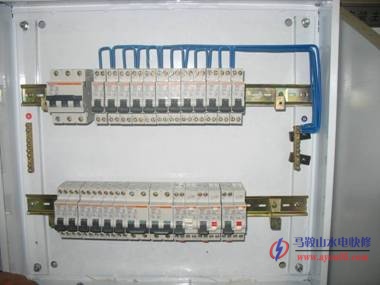

為了方便集中管理，有些配電箱內不安裝電能表，而將電能表集中起來安裝，再將電能表的輸出線接到室內配電箱。圖8-36所示是一些配電箱的實物外形。
圖8-36 一些配電箱的實物外形
配電箱的安裝

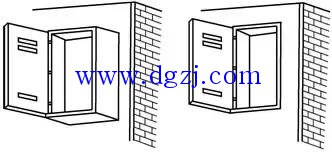

配電箱有兩種安裝方式，即明裝方式和暗裝方式。明裝方式是指將配電箱直接安裝在墻壁上，暗裝方式是指將配電箱嵌入墻內安裝。配電箱的兩種安裝方式如圖8-37所示。
圖8-37 配電箱的兩種安裝方式
在安裝配電箱時，主要注意以下事項：
1）配電箱應垂直安裝。在暗裝時，配電箱應緊貼墻內壁，箱門能夠充分打開。
2）配電箱明裝時，箱底高度距地面約1.8m，暗裝時距地面約1.4m。
3）引出配電箱外的導線應套絕緣管。
如果沒有配電箱，則也可以將電能表、閘刀開關和熔斷器等安裝在一塊木板上（稱為配電板），然后將配電板固定在墻上。由于沒有配電箱的保護，因此配電板一定要安裝在比較高、人不易接觸到的位置。
